موتور پله ای پیچ سربی
>
|
|
| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROHS,ISO |
| شماره مدل | B20SHD4359-C191 |

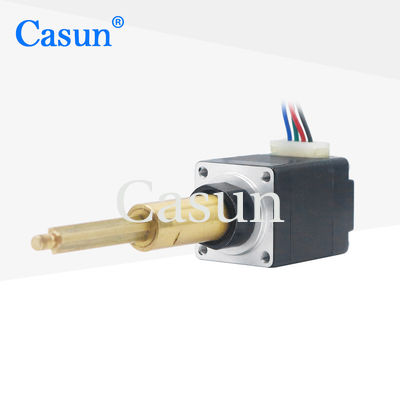

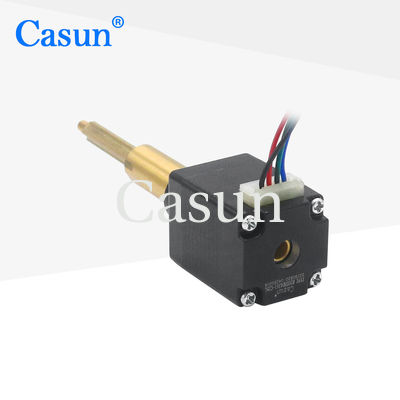

موتور گام Nema 8 راهنمای سرب 19.05 سرب پیچ موتور گام Tr3.5x0.6096 برای ماشین پزشکی
یک موتور مرحله ای کوچک با پیچ سرب اغلب برای ایجاد یک محرک خطی استفاده می شود.آن را فراهم می کند حرکت خطی دقیق و کنترل شده با تبدیل حرکت چرخش موتور گام به حرکت خطی از طریق مکانیسم پیچ سرب.
1ظرفیت حمل: ظرفیت حمل 25N است، به این معنی که محرک خطی می تواند حداکثر نیروی 25 نیوتن را تحمل کند.این نشان می دهد مقدار وزن یا نیروی محرک می تواند به طور موثر حرکت یا نگه داشتن بدون به خطر انداختن عملکرد خود رامهم است که نیازهای بار مورد نیاز برنامه خاص خود را در نظر بگیرید تا اطمینان حاصل شود که محرک می تواند آن را اداره کند.
2سرعت (200pps): سرعت 200pps حداکثر سرعت پالس را نشان می دهد که موتور مرحله ای می تواند در آن چرخش کند. هر پالس به یک مرحله مربوط می شود و سرعت در مرحله در ثانیه اندازه گیری می شود.سرعت خطی واقعی محرک بستگی به پیچ سرب و پیکربندی خاص سیستم.
3موتور مرحله ای NEMA 8: نام NEMA 8 اندازه و ابعاد نصب موتور مرحله ای را مشخص می کند.موتورهای NEMA 8 جمع و جور هستند و به طور معمول دارای اندازه فریم کوچکتر و چرخش کمتری در مقایسه با اندازه های بزرگتر NEMA هستندآنها معمولا در کاربردهایی که فضای محدودی دارند استفاده می شوند.
ویژگی ها:
|
فرشته نايب
|
1.8 درجه |
|
اندازه قاب
|
20 میلی متر |
|
تعداد فاز
|
مرحله 2 |
|
جریان نامی
|
0.6 آمپر |
|
تورک نگهدارنده
|
25N در 200pps |
|
مقاومت
|
11.5 اوم |
|
استحکام
|
3.50mH |
|
بی وقفه ی روتور
|
6g-cm2 |
|
وزن موتور
|
0.۲ کیلوگرم |
|
سرب
|
19.06 میلی متر |
|
ارتباط
|
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
بازي شعاعي شفت:0.02 حداکثر (450g بار)
بازي محوري گره:0.08 حداکثر (450g بار)
حداکثر نیروی شعاعی: 28N (20mm از فلنج)
حداکثر نیروی محوری: 10N
| مدل | تورک نگهدارنده | زاویه گام | طول موتور | نوع شفت | جریان نامی |
| 42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
| طول بدن | قطر پیچ | ارتفاع | طول پیچ | ||
| 20 میلی متر ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر |
5 | 2 | 20 تا 1000 میلی متر | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
