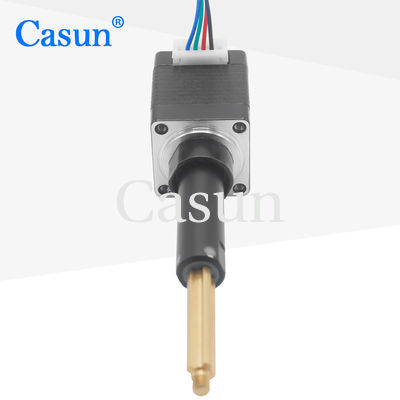

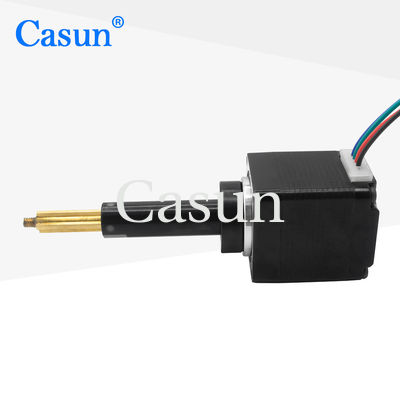

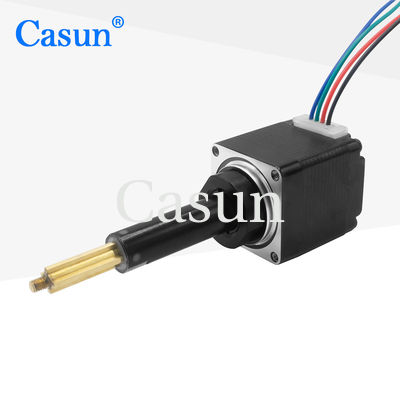

موتور خطی کوچک سیاه Nema 8 خطی اکتواتور سرب ضربه 27.05mm برای ماشین زیبایی

موتور خطی کوچک سیاه Nema 8 خطی اکتواتور سرب ضربه 27.05mm برای ماشین زیبایی

نام تجاری:	Casun
شماره مدل:	B20SHD4381-C25L
مقدار تولیدی:	1 عدد
قیمت:	$22.94 - 32.94
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.6 آمپر

نگه داشتن گشتاور:

0.5Nat600pps

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور خطی Nema 8

27موتور خطی.05 میلی متری

توضیحات محصول

موتور پله ای خطی میکرو مشکی Nema 8 عملگر خطی با کورس 27.05 میلی متر برای دستگاه زیبایی

یک موتور پله ای میکرو با پیچ سربی اغلب برای ایجاد یک عملگر خطی استفاده می شود. این موتور با تبدیل حرکت دورانی موتور پله ای به حرکت خطی از طریق مکانیزم پیچ سربی، حرکت خطی دقیق و کنترل شده ای را فراهم می کند.

مشخصات کلیدی

ظرفیت بار: 25 نیوتن - عملگر خطی می تواند حداکثر نیروی 25 نیوتن را تحمل کند، که نشان دهنده مقدار وزنی است که می تواند به طور موثر جابجا کند یا نگه دارد.

سرعت: 200pps - حداکثر نرخ پالس که موتور پله ای می تواند بچرخد، با سرعت خطی واقعی بسته به گام پیچ سربی و پیکربندی سیستم.

موتور پله ای NEMA 8: اندازه قاب فشرده با ابعاد کوچکتر و گشتاور کمتر، ایده آل برای کاربردهای با فضای محدود.

ویژگی ها

نسخه های دوقطبی یا تک قطبی موجود است
ساختار هیبریدی استپر
در نسخه های شفت تکی یا دوتایی موجود است
تاییدیه CE و RoHS
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه گام	1.8 درجه
اندازه قاب	20 میلی متر
تعداد فاز	2 فاز
جریان نامی	0.6 آمپر
گشتاور نگهدارنده	0.5 کیلوگرم در 600pps
مقاومت	11.5 اهم
اندوکتانس	3.50 میلی هانری
اینرسی روتور	6 گرم سانتی متر مربع
وزن موتور	0.2 کیلوگرم
گام	25.4 میلی متر
اتصال	دوقطبی

مشخصات عملیاتی

حداکثر دما	حداکثر 80 درجه سانتی گراد
دمای محیط	-20 درجه سانتی گراد تا 50 درجه سانتی گراد
دمای ذخیره سازی	-20 درجه سانتی گراد تا 100 درجه سانتی گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل های موجود

مدل	گشتاور نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D - 20 میلی متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D - 20 میلی متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D - 20 میلی متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D - 24 میلی متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D - 24 میلی متر	2.1 آمپر

گزینه های سفارشی سازی

اگر موتور استاندارد ما نیاز شما را برآورده نکند، می توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت های ویژه، پارامترهای سیم پیچی، ابعاد نصب، سیم های سربی با الزامات ویژه، کانکتورها و غیره می باشد.

انکودر

ترمز

گیربکس

شفت
