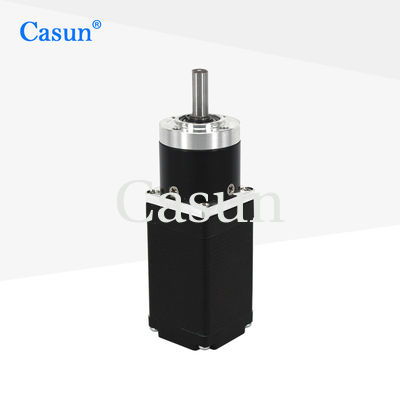

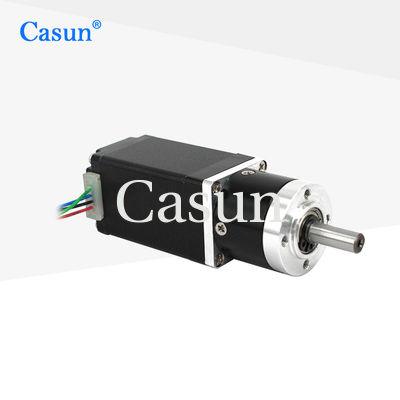

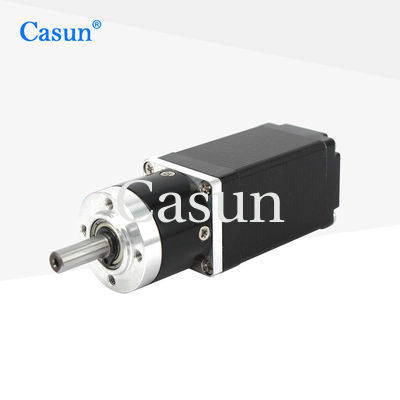

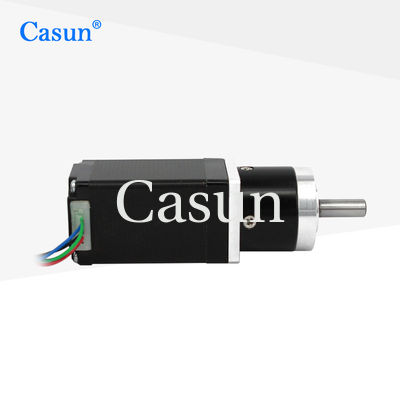

0.67A NEMA 11 موتور مرحله ای با دقت بالا 55mN.M برای ابزار اندازه گیری هماهنگ

0.67A NEMA 11 موتور مرحله ای با دقت بالا 55mN.M برای ابزار اندازه گیری هماهنگ

نام تجاری:	Casun
شماره مدل:	28SHD4111-5G
مقدار تولیدی:	1 عدد
قیمت:	$16-$25
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

استپر موتور:

NEMA11

فاز:

نگه داشتن گشتاور:

55mN.m

ولتاژ نامی:

6.12 ولت

جریان فعلی:

0.67A

وزن:

0.2 کیلوگرم

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور گام بردار گیربکس Nema 11

موتور پله ای گیربکس 55mN.M

توضیحات محصول

موتور پله‌ای با گیربکس با دقت بالا Nema 11 با جریان 0.67 آمپر و گشتاور 55 میلی‌نیوتن‌متر برای دستگاه اندازه‌گیری مختصات

موتور پله‌ای با گیربکس با دقت بالا Casun Nema 11 با جریان 0.67 آمپر و گشتاور 55 میلی‌نیوتن‌متر برای دستگاه اندازه‌گیری مختصات. این موتور پله‌ای دنده دار با ابعاد 28×28×27.5 میلی‌متر با گیربکس سیاره‌ای، گشتاور نگهدارنده قدرتمندی را در ابعادی فشرده ارائه می‌دهد. برای کاهش لرزش و دستیابی به وضوح پله‌ای بالاتر، با درایور میکرو استپینگ استفاده کنید.

ویژگی‌ها

نسخه‌های دو قطبی یا تک قطبی موجود است
ساختار هیبریدی استپر موتور
در نسخه‌های شفت تکی یا دوتایی موجود است
تأییدیه CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	28 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.67 آمپر
گشتاور نگهدارنده	55 میلی‌نیوتن‌متر
مقاومت	9.2 اهم
اندوکتانس	5.7 میلی‌هانری
اینرسی روتور	9.2 گرم بر سانتی‌متر مربع
وزن موتور	0.2 کیلوگرم
نسبت کاهش دنده	5.18:1
اتصال	دو قطبی

مشخصات عملیاتی

موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیس	کلاس B 130 درجه سانتی‌گراد
مقاومت عایقی	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه

جعبه دنده

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	≤80 نیوتن
حداکثر بار محوری شفت	≤30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	≤0.06 میلی‌متر
لقی محوری شفت	≤0.3 میلی‌متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل‌ها

طول موتور	طول گیربکس	نسبت	راندمان
34 میلی‌متر	27.2 میلی‌متر	3.71	90%
40 میلی‌متر		5.18	35 میلی‌متر
48 میلی‌متر		13.76
60 میلی‌متر		19.2
26.8	42.7 میلی‌متر	51	70%
71		99.5
139

راهکارهای سفارشی موتور

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و غیره است.

گزینه‌ها

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
