محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 42SHD4419-51G |

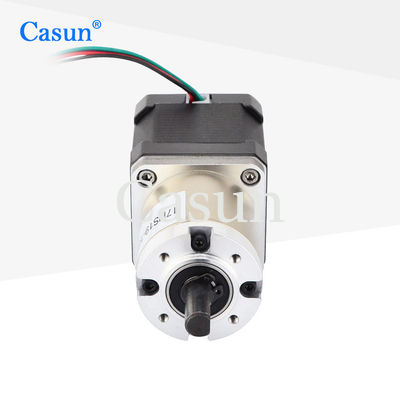

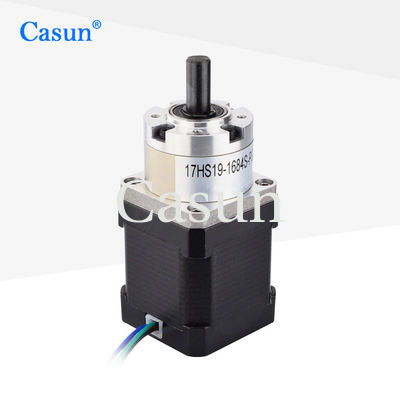

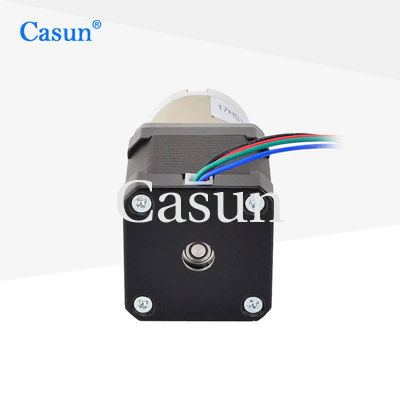

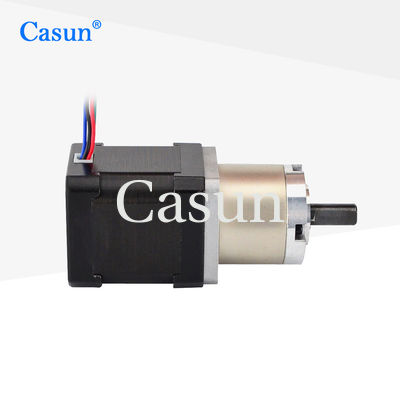

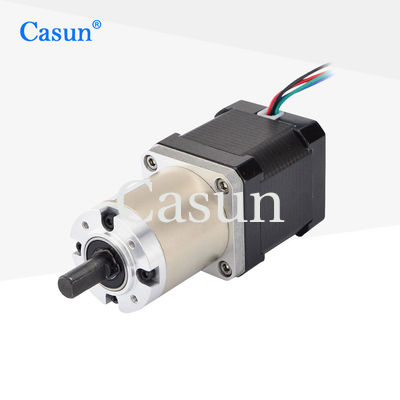

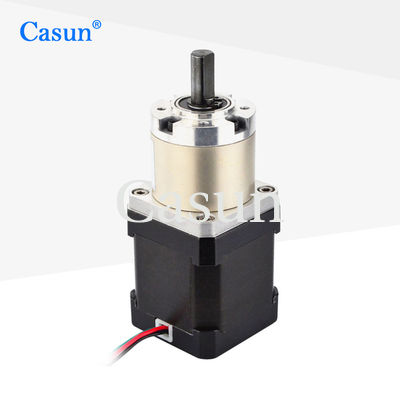

Nema 17 موتور مرحله ای کاهش دهنده دنده، 42x42x48mm 1.8 درجه مرحله دوم، 440 MN.M Torque نگهدارنده
موتور مرحله ای 42 میلی متری با کاهش سرعت، ویژگی های موتورهای مرحله ای و دستگاه های کاهش دهنده را ترکیب می کند.که امکان کنترل دقیق موقعیت را فراهم می کند و برای کاربردهایی که نیاز به موقعیت دقیق دارند مناسب است.
کنترل حلقه باز نیاز به بازخورد موقعیت را از بین می برد و در نتیجه مصرف برق را کاهش می دهد.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
42 میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
1.68A |
تورک نگهدارنده
|
440 mN.m |
مقاومت
|
1.65 هوم |
استحکام
|
2.8 ميلي هارت |
بی وقفه ی روتور
|
۳۸ گرم سانتی متر |
وزن موتور
|
0.56 کیلوگرم |
نسبت کاهش دنده
|
50.9:1 |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
جعبه دنده
مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°
طول موتور | طول گیربکس | ریو | کارایی | ||
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر |
27.2 میلی متر | 3.71 | ۹۰ درصد | ||
5.18 | |||||
35 میلی متر | 13.76 | 80 درصد | |||
19.2 | |||||
26.8 | |||||
42.7 میلی متر | 51 | ۷۰ درصد | |||
71 | |||||
99.5 | |||||
139 |
