محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 60SHF0504-24Q |

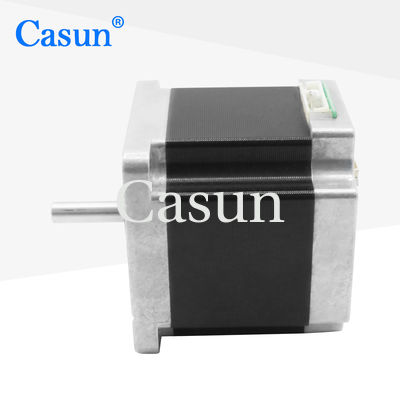

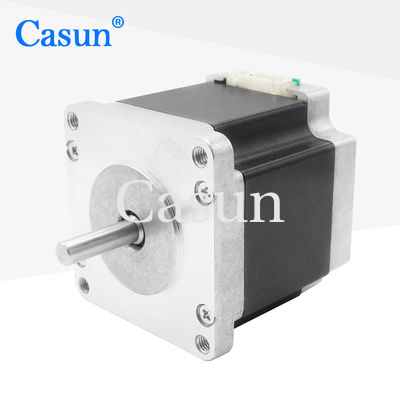

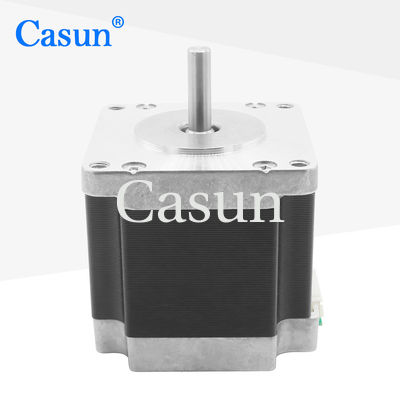

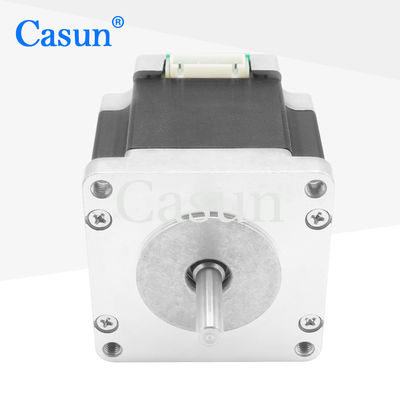

موتور مرحله ای حلقه بسته 58mm بدن 1.5A برای ماشین آلات NEMA 24
موتور مرحله ای کد NEMA 24 می تواند به طور مستقیم بار را بدون نیاز به سایر دستگاه های انتقال هدایت کند.
ماشین آلات، روبات ها، سیستم های برش لیزر و بخش بندی ساختاری.
ویژگی ها:
فرشته نايب |
1.2 درجه |
اندازه قاب |
60 میلی متر |
تعداد فاز |
فاز 3 |
جریان نامی |
1.5 A |
تورک نگهدارنده |
800 mN.m |
مقاومت |
3.6 اوم |
استحکام |
7.0 mH |
بی وقفه ی روتور |
۲۶۰ گرم سانتی متر |
وزن موتور |
0.6 کیلوگرم |
تعداد سرنخ ها |
4 |
ارتباط |
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
مدل | مالداری چرخش |
رتبه بندی شده جریان |
مقاومت در هر فاز |
استحکام در هر فاز |
نگه داشتن چرخش |
روتور جاودانگی |
سرب سیم |
موتور طول |
mN.m | A | Ω | mH | mN.m | g.cm2 | نه، نه | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
دانلود
رمزگذاری کننده |
ترمز |
جعبه گیربکس |
شفت |
