محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 42SHD0034-20Q |

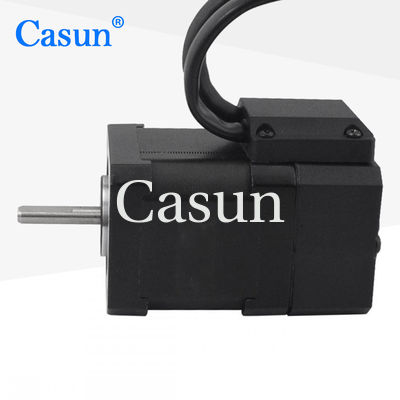

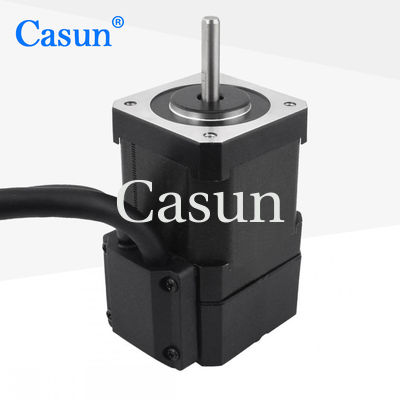

Casun موتور پله بند 260mN.M موتور پله 42x34mm با کنترل کننده موتور پله Nema 17
Nema17 موتور مرحله ای حلقه بسته 260mN.m 1.26Amp با کدگذاری
موتور مرحله ای NEMA 17 42x34mm با گشتاور 500mN.m و 1024ppr (انبوه در هر چرخش) یک نوع خاص موتور مرحله ای است که معمولاً در کاربردهای مختلف مانند رباتیک، چاپگرهای سه بعدی،ماشین های CNC، و سیستم های اتوماسیون. بیایید مشخصات را تجزیه کنیم:
NEMA 17: این به مشخصات اندازه استاندارد موتور اشاره دارد که توسط انجمن ملی تولید کنندگان برق (NEMA) تعریف شده است.آن را نشان می دهد ابعاد فیزیکی و الگوی نصب موتور.
42x34mm: ابعاد موتور، مشخص کردن قطر بدن موتور (42mm) و طول 34mm).
۲۶۰۰mN.m تورک: تورک اندازه گیری نیروی چرخش موتور است. در این مورد، موتور می تواند حداکثر تورک ۲۶۰ کیلو واتون متر (mN.m) تولید کند.این درجه چرخش تعیین توانایی موتور برای رانندگی بار و غلبه بر مقاومت.
1024ppr: PPR برای پالس در هر چرخش است، که تعداد پالس های الکتریکی را نشان می دهد که موتور برای تکمیل یک چرخش کامل دریافت می کند.موتور به 1024 پالس نياز داره تا يک چرخش 360 درجه کامل انجام بده.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
42 میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
1.28 آمپر |
تورک نگهدارنده
|
260mN.m |
مقاومت
|
3.2 هم |
استحکام
|
2.7mH |
بی وقفه ی روتور
|
12g-cm2 |
وزن موتور
|
0.23 کیلوگرم |
رمزگذاری کننده پالس
|
1024PPR |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
رمزگذاری کننده
ولتاژ: 5 ولت
محصول: A + A - B + B -
مدل | تورک نگهدارنده | زاویه گام | طول | نوع شفت | جریان نامی |
42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
