محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 60SHD4702-24QH |

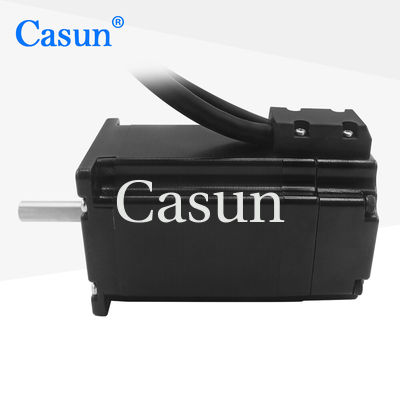

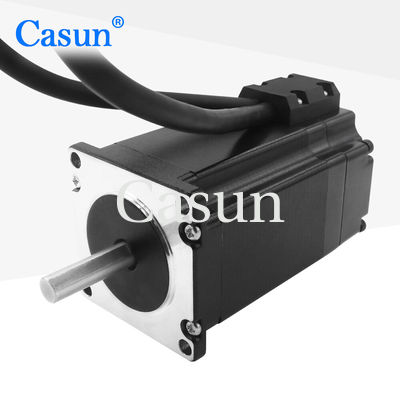

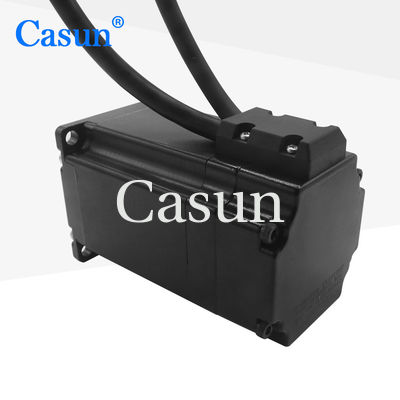

NEMA24 موتور مرحله ای 4N.M 60x100mm موتور مرحله ای حلقه بسته 1000ppr موتور مرحله ای 4 سیم
Casun موتور پله بند Nema17 4N.M موتور پله 60x100mm با کنترلگر موتور پله Nema24
موتور مرحله ای حلقه نزدیک که شما ذکر کردید یک نوع خاص موتور مرحله ای است که شامل یک سیستم کنترل حلقه بسته برای افزایش عملکرد و دقت آن است.اينم مشخصاتي که بهم دادي:
4N.m torque: موتور قادر به ارائه یک torque حداکثر 4 نیوتن متر (N.m) است. torque نشان دهنده نیروی چرخش موتور است.و یک چرخش نامی بالاتر نشان می دهد توانایی بیشتری برای رانندگی بار و غلبه بر مقاومت.
60x100mm: این ابعاد به اندازه فیزیکی موتور اشاره دارد. موتور دارای قطر 60mm و طول 100mm است.
گنجاندن یک سیستم کنترل حلقه بسته در این موتور مرحله ای به این معنی است که از سنسورهای بازخورد برای نظارت بر موقعیت واقعی موتور استفاده می کند.این سنسورها اطلاعات مربوط به موقعیت موتور در زمان واقعی را ارائه می دهند، و این داده ها به سیستم کنترل باز می گردد. سیستم کنترل موقعیت مورد نظر را با موقعیت واقعی مقایسه می کند و عملکرد موتور را تنظیم می کند تا موقعیت دقیق را تضمین کند.
با ترکیب کنترل حلقه بسته، این موتور مرحله ای می تواند هرگونه خطاهای از دست رفته یا اشتباهات موقعیت را که ممکن است در موتورهای مرحله ای حلقه باز رخ دهد، جبران کند.این مکانیسم بازخورد بازخورد بسته به حفظ موقعیت دقیق کمک می کند، حتی در صورت وجود اختلالات خارجی یا تغییرات بار.
موتورهای مرحله ای حلقه نزدیک معمولاً در کاربردهایی که نیاز به دقت موقعیت گذاری بالا دارند مانند ماشین های CNC ، رباتیک و سیستم های اتوماسیون استفاده می شوند.آنها عملکرد و قابلیت اطمینان بهتر را در مقایسه با موتورهای مرحله ای باز با ارائه بازخورد در زمان واقعی و تصحیح هرگونه خطای موقعیت ارائه می دهند.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
۶۰ میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
3 آمپر |
تورک نگهدارنده
|
4mN.m |
مقاومت
|
2.3hm |
استحکام
|
7mH |
بی وقفه ی روتور
|
1400g-cm2 |
وزن موتور
|
0.23 کیلوگرم |
رمزگذاری کننده پالس
|
1000PPR |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
رمزگذاری کننده
ولتاژ: 5 ولت
محصول: A + A - B + B -
مدل | تورک نگهدارنده | زاویه گام | طول | نوع شفت | جریان نامی |
42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
