محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROSH,ISO |
شماره مدل | 57SHD4425-46G |

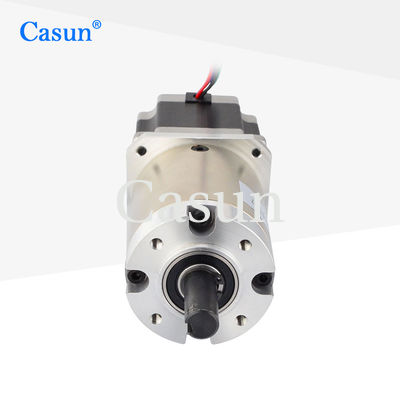

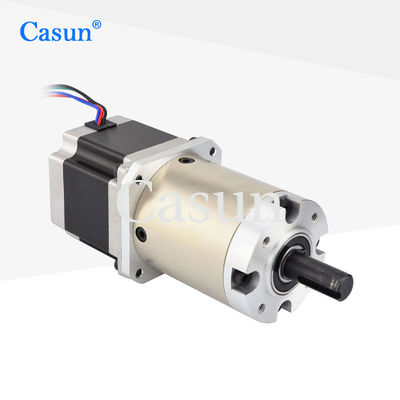

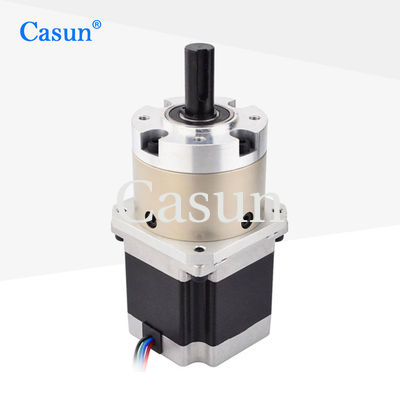

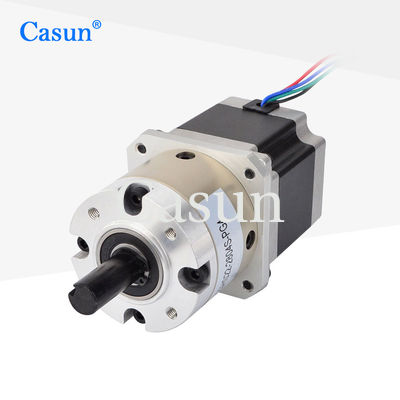

23HS22-280 NEMA 23 موتور مرحله ای سیاره ای برای دستگاه پزشکی CNC بازوی رباتیک
موتور کاهش NEMA 23 سرعت را کاهش می دهد و چرخش را از طریق مکانیسم کاهش افزایش می دهد.که می تواند در سرعت های پایین کپسول بیشتری تولید کند و برای موقعیت هایی که کپسول بالا مورد نیاز است مناسب است.
به طور گسترده ای در زمینه هایی مانند تجهیزات ماشین آلات، خطوط تولید خودکار، چاپگرهای سه بعدی و غیره استفاده می شود.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
۵۷ میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
2.8 A |
تورک نگهدارنده
|
1250mN.m |
مقاومت
|
0.9 هوم |
استحکام
|
2.5 میلی متری اچ |
بی وقفه ی روتور
|
۲۶۰ گرم سانتی متر |
وزن موتور
|
1.1 کیلوگرم |
نسبت کاهش دنده
|
46.66:1 |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
جعبه دنده
مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((12 میلی متر از فلنج): ≤250N
حداکثر بار محوری:≤100N
پخش شعاعی گره (نزدیک فلنج):≤0.08m
بازی محوری گره:≤0.4mm
واکنش منفی در حالت بدون بار: ≤2.5°
طول موتور | طول گیربکس | ریو | کارایی | ||
۴۱ میلی متر ۵۴ میلی متر 76 میلی متر ۸۳ میلی متر 100 میلی متر |
48 میلی متر | 3.6 | ۹۰ درصد | ||
4.25 | |||||
60 میلی متر | 12.96 | 80 درصد | |||
15.3 | |||||
18.1 | |||||
۷۲ میلی متر | 46.66 | ۷۰ درصد | |||
55.08 | |||||
65.025 | |||||
76.77 |
