1000ppr 4N.M 60x100mm موتور مرحله ای حلقه بسته Nema 24 Encoder موتور مرحله ای برای ماشین های لیزر

1000ppr 4N.M 60x100mm موتور مرحله ای حلقه بسته Nema 24 Encoder موتور مرحله ای برای ماشین های لیزر

نام تجاری:	Casun
شماره مدل:	57SHD0410-21Q
مقدار تولیدی:	1 عدد
قیمت:	$19.9-$39.99
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

1n.m

فعلی:

طول موتور:

100 میلی متر

شفت:

طول 24 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

4N.M موتور مرحله ای حلقه بسته

موتور مرحله ای Nema 24 در حلقه بسته

توضیحات محصول

موتور پله‌ای حلقه بسته 1000ppr 4N.M 60x100mm Nema 24 با انکودر برای دستگاه‌های لیزر

مرور کلی محصول

کیت موتور پله‌ای حلقه بسته NEMA 24 با گشتاور 4N.m و انکودر مغناطیسی 1000PPR برای دستگاه‌های لیزر. سیستم موتور پله‌ای حلقه بسته از بازخورد برای اطمینان از موقعیت‌یابی دقیق استفاده می‌کند. این سیستم شامل یک انکودر مغناطیسی است که بازخورد موقعیت را به کنترل‌کننده موتور ارائه می‌دهد و امکان نظارت و تنظیم بلادرنگ موقعیت موتور را برای به حداقل رساندن خطاها و بهبود دقت کلی فراهم می‌کند.

مشخصات 1000PPR (پالس در هر دور) نشان‌دهنده وضوح انکودر مغناطیسی است که برای هر دور کامل شفت موتور 1000 پالس تولید می‌کند. این وضوح بالا امکان کنترل و موقعیت‌یابی دقیق را در دستگاه‌های لیزر و سایر کاربردهایی که نیاز به حرکت دقیق دارند، فراهم می‌کند.

ویژگی‌های کلیدی

گشتاور بالا و دقت بالا
مناسب برای تجهیزات صنعت پیشرفته و صنعت الکترونیک
در نسخه‌های شفت تکی یا دوتایی موجود است
تولید تحقیق و توسعه حرفه‌ای

تصاویر محصول

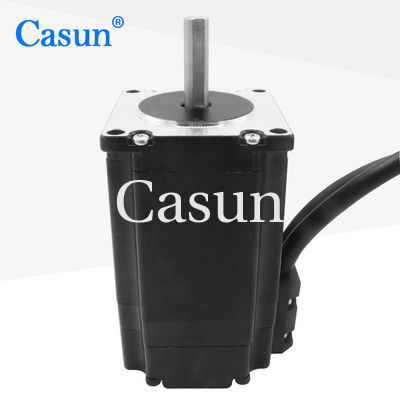

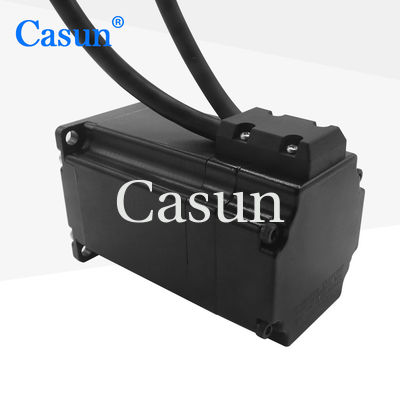

ظاهر موتور

ابعاد موتور

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	60 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	3 آمپر
گشتاور نگهدارنده	4 نیوتن متر
مقاومت	1.5 اهم
اندوکتانس	15 میلی هانری
اینرسی روتور	260 گرم سانتی‌متر مربع
وزن موتور	1.4 کیلوگرم
تعداد سیم‌ها	4
اتصال	دوقطبی

مشخصات عملیاتی

حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه

منحنی‌های عملکرد

منحنی گشتاور

مشخصات عملکرد

مدل‌های موجود

مدل	گشتاور نگهدارنده	جریان نامی	مقاومت در هر فاز	اندوکتانس در هر فاز	گشتاور قفل‌شدگی	اینرسی روتور	سیم لید	طول موتور
60SHD4201	650 میلی نیوتن متر	0.6 آمپر	15 اهم	20 میلی هانری	50 میلی نیوتن متر	280 گرم سانتی‌متر مربع	4 عدد	45 میلی‌متر
60SHD4401	1500 میلی نیوتن متر	2.8 آمپر	1 اهم	3.3 میلی هانری	70 میلی نیوتن متر	450 گرم سانتی‌متر مربع	4 عدد	56 میلی‌متر
60SHD4601	3200 میلی نیوتن متر	4.2 آمپر	0.75 اهم	3.7 میلی هانری	120 میلی نیوتن متر	580 گرم سانتی‌متر مربع	4 عدد	86 میلی‌متر
60SHD6602	2500 میلی نیوتن متر	3 آمپر	1.55 اهم	3.7 میلی هانری	120 میلی نیوتن متر	580 گرم سانتی‌متر مربع	4 عدد	-

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نکند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل موارد زیر است اما محدود به آن‌ها نیست: شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های لید با الزامات خاص، کانکتورها و غیره.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.

دریافت قیمت
