محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 42SHD4260-22Q |

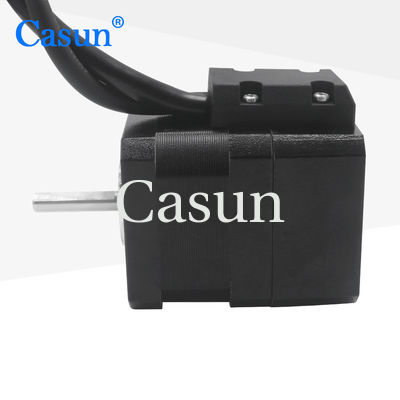

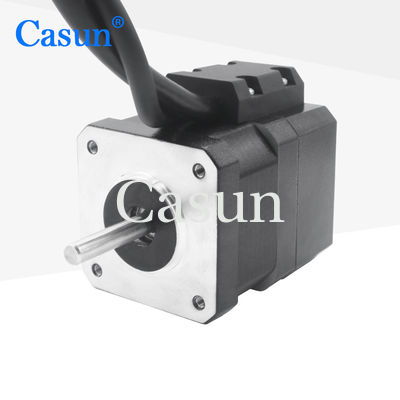

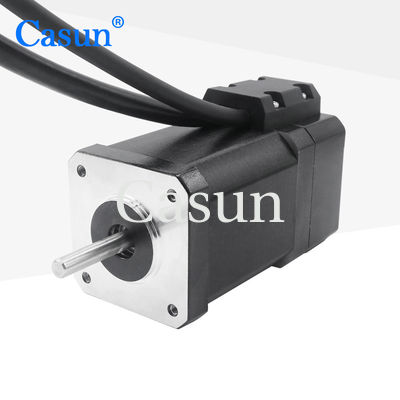

Casun موتور مرحله ای حلقه بسته 360mN.M 42x40mm موتور مرحله ای با کنترل کننده موتور مرحله ای Nema 17
موتور مرحله ای کدگذاری کننده 360mN.M 42x40mm موتور مرحله ای حلقه بسته Nema 17 با 1000 Ppr کدگذاری کننده برای تجهیزات اتوماسیون
Nema17 موتور مرحله ای حلقه بسته 360mN.m 1.65Amp با کدگذاری
موتور Casun Closed Loop Stepper که شما اشاره کردید یک مدل خاص از موتور Casun Motors است. این موتور دارای یک گشتاور نگهدارنده 360mN.m و اندازه 42x40mm است.اصطلاح "حلقه بسته" نشان می دهد که این موتور مرحله ای شامل یک مکانیسم بازخورد برای اطمینان از موقعیت دقیق.
علاوه بر خود موتور مرحله ای ، یک کنترل کننده موتور مرحله ای Nema 17. Nema 17 به استاندارد نصب موتورهای مرحله ای اشاره دارد ، که نشان دهنده اندازه صفحه جلو موتور است.کنترل کننده موتور مرحله ای یک دستگاه است که سیگنال های کنترل را به موتور مرحله ای ارائه می دهد، که به شما اجازه می دهد سرعت، جهت و موقعیت آن را کنترل کنید.
با استفاده از یک موتور مرحله ای حلقه بسته و یک کنترل کننده موتور مرحله ای اختصاصی،شما می توانید کنترل دقیق تر بر روی موقعیت موتور را با ارائه بازخورد در موقعیت واقعی آن و ایجاد تنظیمات مورد نیاز به دست آورید.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
42 میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
1.65 آمپر |
تورک نگهدارنده
|
360mN.m |
مقاومت
|
0.72mm |
استحکام
|
1.44mH |
بی وقفه ی روتور
|
57g-cm2 |
وزن موتور
|
0.28 کیلوگرم |
رمزگذاری کننده پالس
|
1000PPR |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
رمزگذاری کننده
ولتاژ: 5 ولت
محصول: A + A - B + B -
مدل | تورک نگهدارنده | زاویه گام | طول | نوع شفت | جریان نامی |
42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
