محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |
شماره مدل | 42SHD4419-24Q |

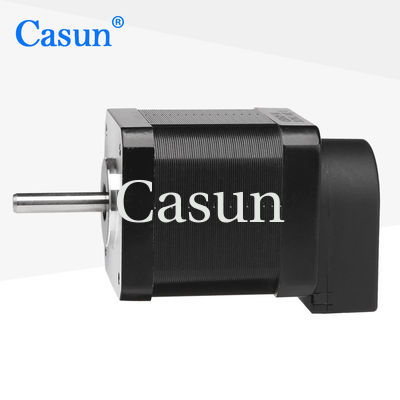

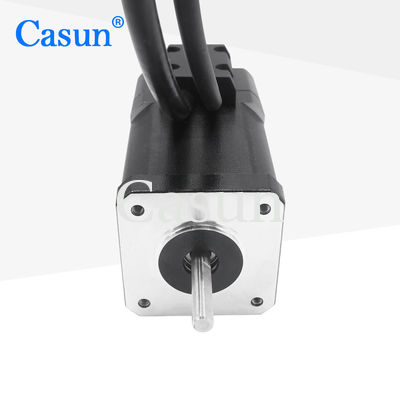

1. 8 درجه Casun موتور مرحله ای با حلقه بسته 440mN.M موتور مرحله ای 42x48mm با کنترل کننده موتور مرحله ای Nema 17
Nema17 موتور مرحله ای با حلقه بسته 440mN.m 1.68Amp با رمزگذاری
موتور Casun با حلقه بسته که شما ذکر کردید یک مدل خاص با مشخصات زیر است:
زاویه قدم: 1.8 درجه در هر قدم
تورک نگهدارنده: 440mN.m
اندازه: 42x48mm
این موتور مرحله ای برای ارائه موقعیت و کنترل دقیق طراحی شده است. زاویه 1.8 درجه مرحله به این معنی است که موتور با هر مرحله 1.8 درجه حرکت می کند.این وضوح بهتر اجازه می دهد تا موقعیت دقیق تر در مقایسه با موتورهای با زاویه گام بزرگتر.
در این حالت، در حالت حرکت، در حالت توقف، در حالت ایستاده بودن موتور می توان به یک چرخش باز 340mN.m. استفاده کرد.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
42 میلی متر |
تعداد فاز
|
فاز 4 |
جریان نامی
|
1.68 آمپر |
تورک نگهدارنده
|
440mN.m |
مقاومت
|
3.3hm |
استحکام
|
2.8mH |
بی وقفه ی روتور
|
۷۲ گرم سانتی متر |
وزن موتور
|
0.38 کیلوگرم |
رمزگذاری کننده پالس
|
400PPR |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
رمزگذاری کننده
ميتونه سفارشي بشه
ولتاژ: 5 ولت
محصول: A + A - B + B -
مدل | تورک نگهدارنده | زاویه گام | طول | نوع شفت | جریان نامی |
42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
