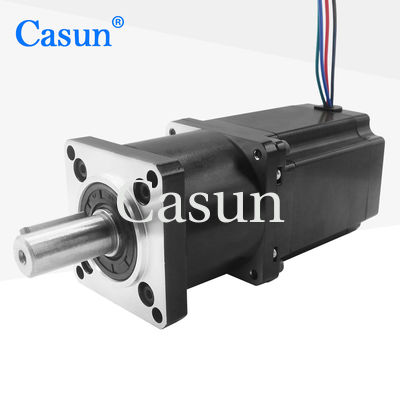

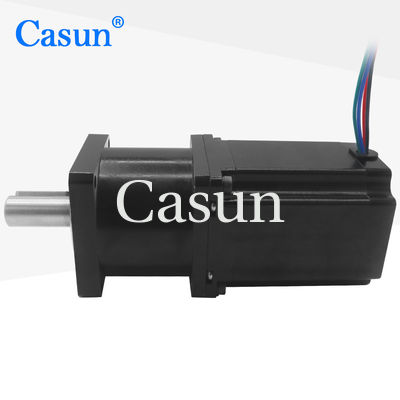

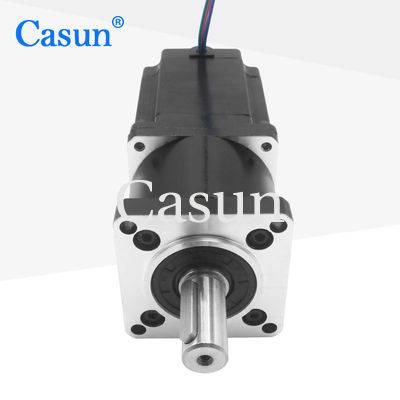

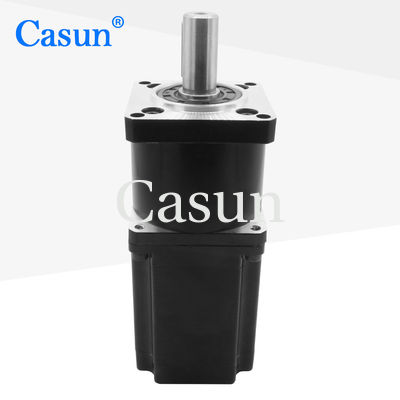

سرعت بالا NEMA 23 موتور مرحله ای با کاهش دهنده سیاره ای 2N.M 76mm برای دستگاه هوشمند

سرعت بالا NEMA 23 موتور مرحله ای با کاهش دهنده سیاره ای 2N.M 76mm برای دستگاه هوشمند

نام تجاری:	Casun
شماره مدل:	57SHD4812-10PLH
مقدار تولیدی:	1 کامپیوتر
قیمت:	$26.46-$29.46
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلمات کلیدی:

موتور پله ای دنده ای

ولتاژ:

3.36 ولت

نرخ کاهش:

10:1

زاویه گام (درجه):

1.8 درجه

تورک نگهدارنده:

2.0 نیوتن متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور پله ای NEMA 23 با سرعت بالا,موتور پله ای NEMA 23

Planetary Reducer NEMA 23 Stepper Motor

توضیحات محصول

NEMA 23 موتور مرحله ای با کاهش دهنده سیاره ای 2N.M 76mm نسبت بدن 10: 1 برای دستگاه هوشمند

با افزایش نسبت انتقال سیستم دنده، چرخش کوچک موتور با سرعت بالا به چرخش بالا با سرعت پایین تبدیل می شود.

در مقایسه با انواع دیگر کاهش دهنده ها، کاهش دهنده های سیاره ای کارایی بالاتری دارند.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
تخصص در تحقیقات و توسعه حرفه ای در تولید
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
مهندسان ما در عرض 48 ساعت پاسخ خواهند داد تا بهترین راه حل را ارائه دهند

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	۵۷ میلی متر
تعداد فاز	مرحله 2
جریان نامی	2.8 آمپر
تورک نگهدارنده	2000 mN.m
مقاومت	1.2 0hm
استحکام	3.6 mH
بی وقفه ی روتور	460g-cm2
وزن موتور	1.3 کیلوگرم
نسبت کاهش دنده	10:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°

منحنی های تورک

مدل های فرعی

طول موتور	طول گیربکس	ریو	کارایی
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	۹۰ درصد
		5.18
	35 میلی متر	13.76	80 درصد
		19.2
		26.8
	42.7 میلی متر	51	۷۰ درصد
		71
		99.5
		139

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازات شما سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

سرعت بالا NEMA 23 موتور مرحله ای با کاهش دهنده سیاره ای 2N.M 76mm برای دستگاه هوشمند 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
