موتور Casun Mini 140mN.M Nema 11 با گواهینامه CE 8.04V

نام تجاری:	Casun
شماره مدل:	28SHD4516-5G
مقدار تولیدی:	1 عدد
قیمت:	$22.22-$41.5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

استپر موتور:

NEMA11

فاز:

نگه داشتن گشتاور:

140mN.m

ولتاژ نامی:

8.04 ولت

جریان فعلی:

0.67A

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

مینی نما 11 گیربکس موتور مرحله ای

8.04V Nema 11 موتور گيربکس مرحله اي

توضیحات محصول

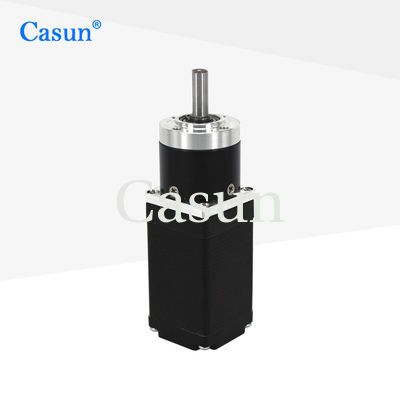

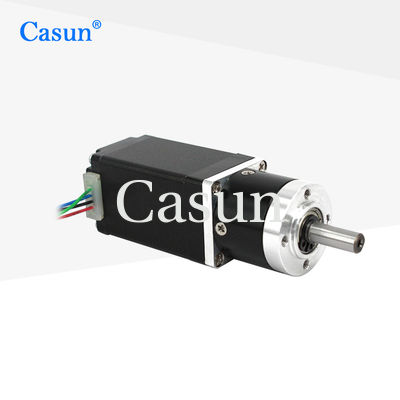

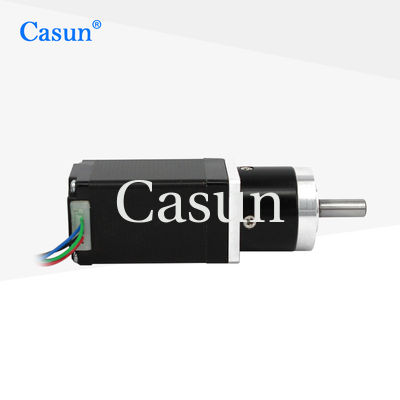

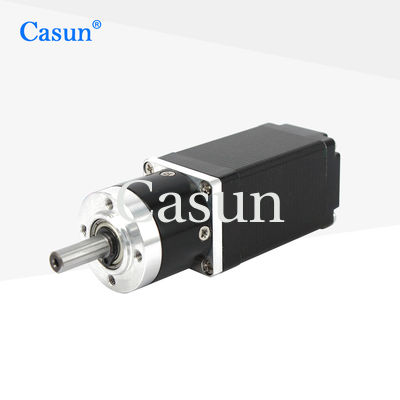

موتور پله‌ای گیربکس دار Casun Mini 140mN.M Nema 11 با گواهینامه‌های CE 8.04V

موتور پله‌ای گیربکس دار Casun Mini 140mN.M Nema 11 با گواهینامه‌های CE. این موتور پله‌ای گیربکس دار Casun 0.67A Nema 11 8.04V با ابعاد 28×28×50 میلی‌متر و گیربکس سیاره‌ای، عملکرد قدرتمندی را در طراحی فشرده ارائه می‌دهد.

سری موتورهای پله‌ای هیبریدی 28 میلی‌متری، گشتاور نگهدارنده قوی را در اندازه‌های مختلف ارائه می‌دهد. هنگام استفاده با درایور میکرو استپینگ، لرزش را کاهش داده و وضوح استپ بالاتری را به دست می‌آورد. در نسخه‌های پایه یا پیکربندی‌های سفارشی برای برآورده کردن الزامات خاص موجود است.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار موتور پله‌ای هیبریدی
در نسخه‌های شفت تکی یا دوتایی موجود است
تأیید شده توسط CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه استپ	1.8 درجه
اندازه فریم	28 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.67 آمپر
گشتاور نگهدارنده	140 میلی‌نیوتن متر
مقاومت	12.0 اهم
اندوکتانس	16.5 میلی‌هانری
اینرسی روتور	12 گرم بر سانتی‌متر مربع
وزن موتور	0.4 کیلوگرم
نسبت کاهش دنده	5:1
اتصال	دوقطبی

مشخصات عملیاتی

موتور

زاویه استپ	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایقی	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه

گیربکس

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	≤80 نیوتن
حداکثر بار محوری شفت	≤30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	≤0.06 میلی‌متر
لقی محوری شفت	≤0.3 میلی‌متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل‌ها

طول موتور	طول گیربکس	نسبت	راندمان
34 میلی‌متر	27.2 میلی‌متر	3.71	90%
40 میلی‌متر		5.18	90%
48 میلی‌متر		13.76	80%
60 میلی‌متر		19.2	80%
35 میلی‌متر	42.7 میلی‌متر	51	70%
		71	70%
		99.5	70%
		139	70%

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و موارد دیگر است.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
