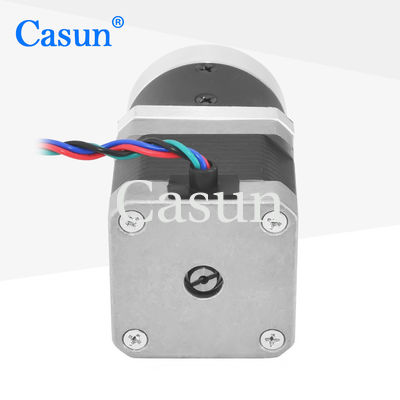

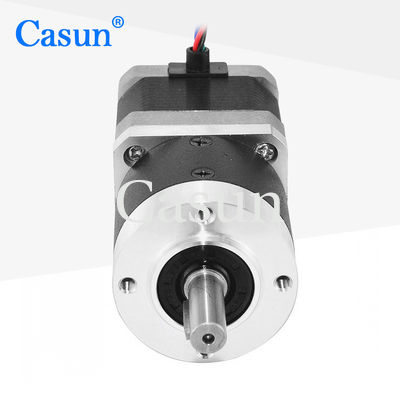

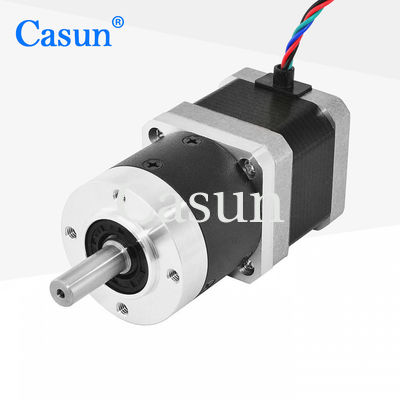

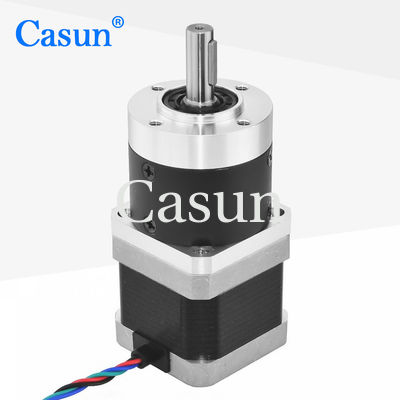

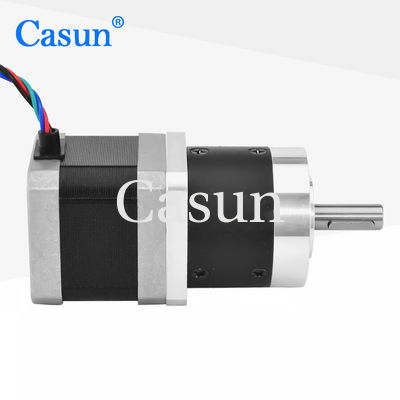

1.68A NEMA 17 موتور مرحله ای گیربکس سیاره ای 10:1 17HS15-1684S-HG10

1.68A NEMA 17 موتور مرحله ای گیربکس سیاره ای 10:1 17HS15-1684S-HG10

نام تجاری:	Casun
شماره مدل:	42SHD4229-10PLH
مقدار تولیدی:	1 عدد
قیمت:	$23.3-$26.3
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

بدن:

48 میلی متر

زاویه گام (درجه):

1.8 درجه

نسبت کاهش:

10:1

فعلی:

1.68A

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای گیربکس سیاره ای

NEMA 17 موتور گام بردار گیربکس

توضیحات محصول

موتور پله‌ای با گیربکس سیاره‌ای NEMA 17 با جریان 1.68 آمپر نسبت 10:1 مدل 17HS15-1684S-HG10

موتور پله‌ای کاهنده سیاره‌ای NEMA 17 دارای مشخصات عملکردی روان‌تر، کاهش صدا و لرزش است. این موتور دارای لقی دورانی کمتر و دقت موقعیت‌یابی تکراری بالاتری است.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
خدمات سفارشی و تولید قراردادی
طیف گسترده‌ای از گواهینامه‌های بین‌المللی برای تجهیزات صنعت فناوری پیشرفته و الکترونیک
متخصص راه‌حل‌های پیشرانه حرفه‌ای
هر مدل موتور پله‌ای مناسب برای سناریوهای مختلف

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	1.68 آمپر
گشتاور نگهدارنده	390 میلی‌نیوتن‌متر
مقاومت	1.65 اهم
اندوکتانس	3.2 میلی‌هانری
اینرسی روتور	57 گرم بر سانتی‌متر مربع
وزن موتور	0.9 کیلوگرم
نسبت کاهش دنده	10:1
اتصال	دوقطبی

مشخصات عملکردی

موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم پیچ	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC به مدت 1 دقیقه

جعبه دنده

جنس بدنه	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	کمتر یا مساوی 80 نیوتن
حداکثر بار محوری شفت	کمتر یا مساوی 30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	کمتر یا مساوی 0.06 میلی‌متر
لقی محوری شفت	کمتر یا مساوی 0.3 میلی‌متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل‌ها

طول موتور	طول جعبه دنده	نسبت	بازده
34 میلی‌متر	27.2 میلی‌متر	3.71	90%
40 میلی‌متر		5.18	90%
48 میلی‌متر		13.76	80%
60 میلی‌متر		19.2	80%
35 میلی‌متر	42.7 میلی‌متر	51	70%
		71	70%
		99.5	70%
		139	70%

خدمات سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است.

گزینه‌های موجود

انکودر

ترمز

جعبه دنده

شفت

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.
