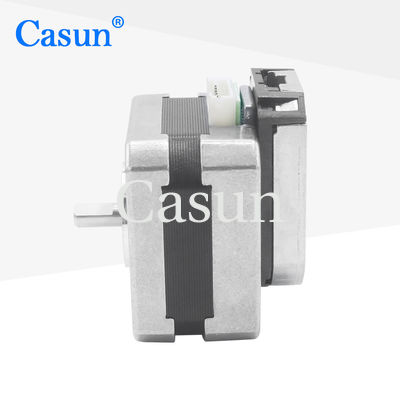

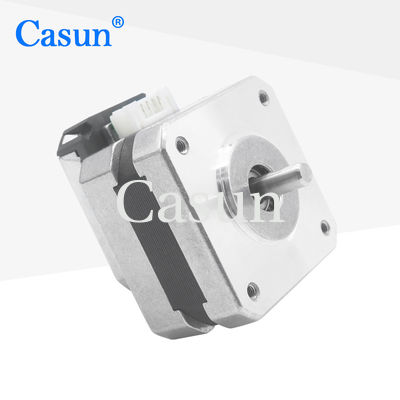

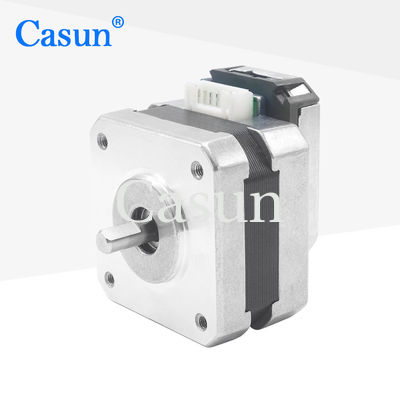

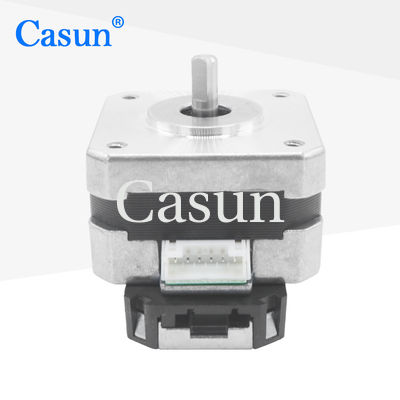

NEMA 17 موتور مرحله ای با کد 1.5A 26mm بدن برای ربات
آنها می توانند در ولتاژ های پایین کار کنند، که به آنها اجازه می دهد به شرایط مختلف قدرت و سناریوهای کاربرد سازگار شوند.

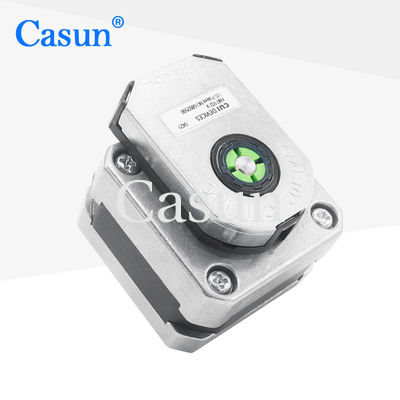

پس از مجهز کردن رمزگذاری کننده، طراحی سیستم می تواند بیشتر ساده شود.
ویژگی ها:
فرشته نايب |
1.8 درجه |
اندازه قاب |
42 میلی متر |
تعداد فاز |
مرحله 2 |
جریان نامی |
1.5 A |
تورک نگهدارنده |
200 mN.m |
مقاومت |
1.8 اوم |
استحکام |
2.4 mH |
بی وقفه ی روتور |
۳۸ گرم سانتی متر |
وزن موتور |
0.2 کیلوگرم |
تعداد سرنخ ها |
4 |
ارتباط |
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
مدل | تورک نگهدارنده | زاویه گام | طول موتور | نوع شفت | جریان نامی |
42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
دانلود
رمزگذاری کننده |
ترمز |
جعبه گیربکس |
شفت |
