NEMA 8 موتور گام نهادی برای روبات های آموزشی 15mN.m

NEMA 8 موتور گام نهادی برای روبات های آموزشی 15mN.m

نام تجاری:	Casun
شماره مدل:	20SHD0302-59T1
مقدار تولیدی:	1 عدد
قیمت:	$13-$13.5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی:

0.5 آمپر

نگه داشتن گشتاور:

15mN.m

زاویه پله:

1.8 درجه

فاز:

گشتاور بازدارنده:

2mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

ربات هاي تحصيلي موتور قدم بندي 15mN.m موتور گام بندي

15mN.m Captive Stepping Motor

توضیحات محصول

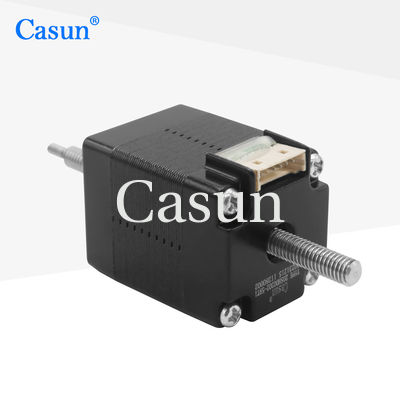

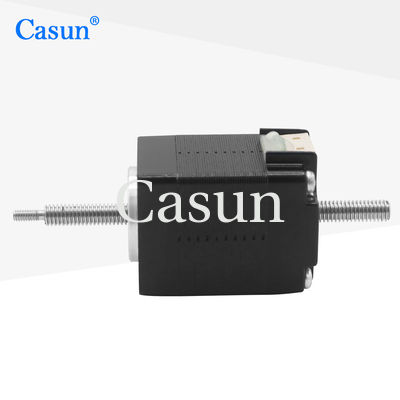

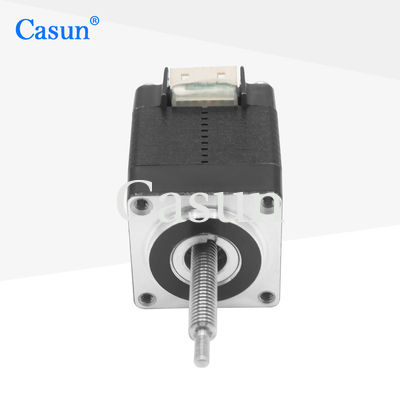

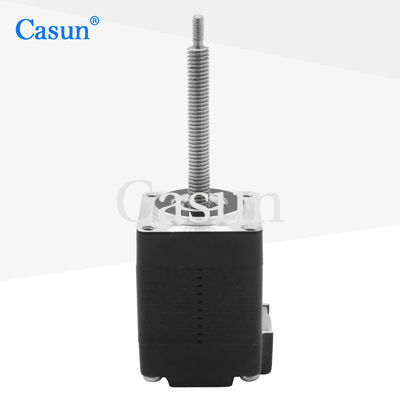

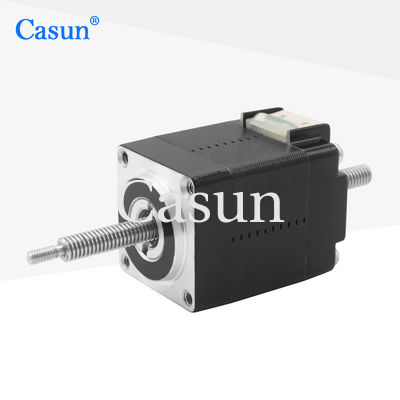

NEMA 8 موتور گام بردار غیر اسیر برای روبات های آموزشی 15mN.m

از طریق کنترل سیگنال پالس، به راحتی می توان مسیرهای حرکتی پیچیده را به دست آورد. حتی در سرعت های پایین، موتورهای مرحله ای می توانند خروجی گشتاور بالا را حفظ کنند.که آنها را برای موقعیت هایی که نیاز به قدرت و دقت بالایی دارند مناسب می کند.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
برای 12 سال در چین فعال بوده و بیش از 800 مشتری را خدمت می کند
عرضه گواهینامه های بین المللی متعدد برای فناوری پیشرفته و تجهیزات صنعت الکترونیک
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

مشخصات	ارزش
زاویه گام	1.8°
اندازه فریم	20 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.5 آمپر
تورک نگهدارنده	15 mN.m
مقاومت	5.1 اوم
استحکام	1.5 میلی متری اچ
بی وقفه ی روتور	2g-cm2
وزن موتور	0.08 کیلوگرم
پیچ سرب	۳٫۳۵X۰6096
ارتباط	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصات
زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه C
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه
بازي شعاعي شفت	0.02 حداکثر (450 گرم بار)
بازي محوري گره	0.08 حداکثر (450 گرم بار)
حداکثر نیروی شعاعی	28N (20mm از فلنج)
حداکثر نیروی محوری	10N

مدل های موجود

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 ن.م	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0 A
42SHD4003	0.26 ن.م	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4 A
42SHD0261	0.45 ن.م	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59 ن.م	1.8°	48 میلی متر	D گره 24 میلی متر	2.0 A
42SHD4813	0.8 ن.م	1.8°	60 میلی متر	D گره 24 میلی متر	2.1 A

راه حل های موتور سفارشی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم.

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه های موجود

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت
