محل منبع | چین |
نام تجاری | Casun |
گواهی | CE,ROHS,ISO |

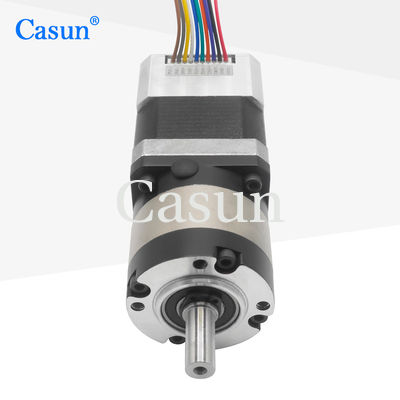

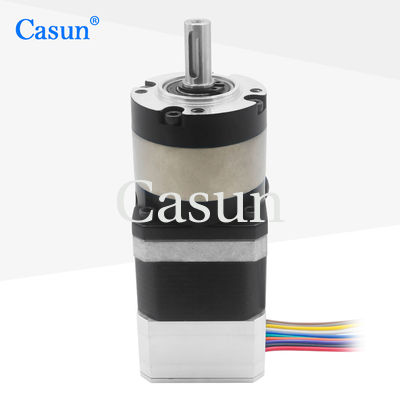

شماره مدل | 42SHD0244-5PLE-PSM42 |
این کدگر بازخورد دقیق موقعیت و سرعت را فراهم می کند و به موتور امکان می دهد کنترل دقیق تر حرکت را در یک سیستم کنترل حلقه بسته به دست آورد.
ترکیب موتور مرحله ای و کاهش دهنده کنترل حرکت با دقت بالا را فراهم می کند.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
42 میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
2.0 A |
تورک نگهدارنده
|
450 mN.m |
مقاومت
|
1.1 اوم |
استحکام
|
2.6 mH |
بی وقفه ی روتور
|
۵۷ گرم سانتی متر مربع |
وزن موتور
|
0.6 کیلوگرم |
نسبت کاهش دنده
|
5:1 |
ارتباط
|
دوقطبی |
موتور
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
جعبه دنده
مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°
طول موتور | طول گیربکس | ریو | کارایی | ||
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر |
27.2 میلی متر | 3.71 | ۹۰ درصد | ||
5.18 | |||||
35 میلی متر | 13.76 | 80 درصد | |||
19.2 | |||||
26.8 | |||||
42.7 میلی متر | 51 | ۷۰ درصد | |||
71 | |||||
99.5 | |||||
139 |
