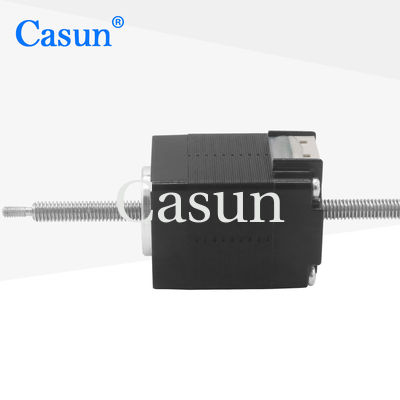

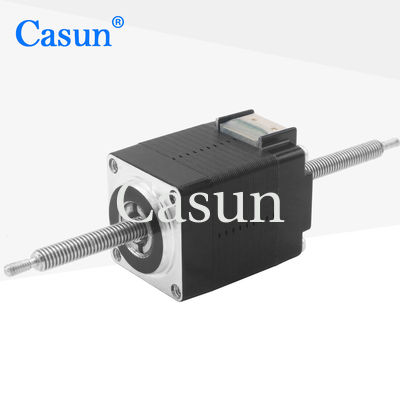

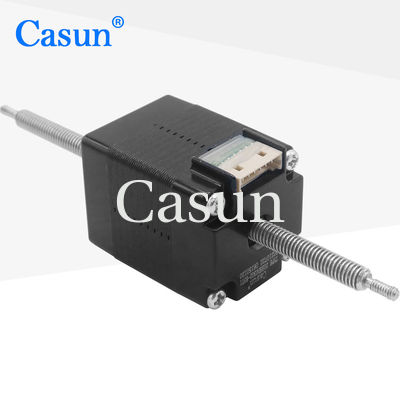

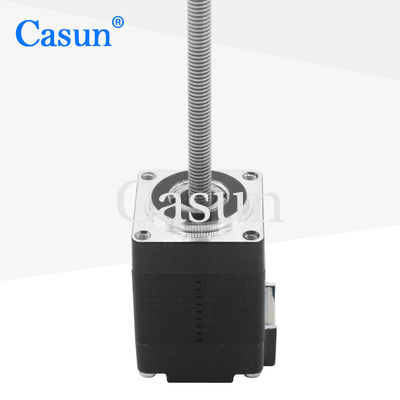

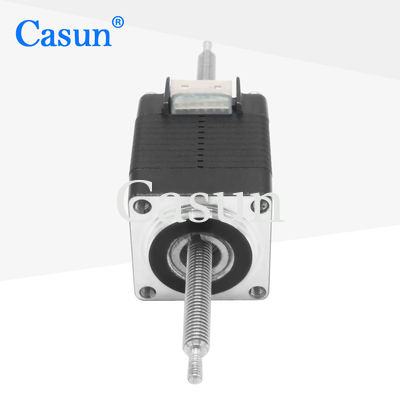

نما 8 1.8 درجه موتور مرحله ای DC غیر اسیر 27mm بدن 0.5A برای تجهیزات زیبایی

نما 8 1.8 درجه موتور مرحله ای DC غیر اسیر 27mm بدن 0.5A برای تجهیزات زیبایی

نام تجاری:	Casun
شماره مدل:	20SHD0302-83T1
مقدار تولیدی:	1 عدد
قیمت:	$13-$13.5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.5 آمپر

نگه داشتن گشتاور:

15mN.m

گشتاور بازدارنده:

2mN.m

پیچ سرب:

Tr3.5×0.61

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

تجهیزات زيبايي موتور مرحله ای غیر اسیر

0.5A موتور مرحله ای غیر محصور

موتور مرحله ای غیر اسیر 27 میلی متری

توضیحات محصول

موتور پله‌ای DC غیر نگهدارنده Nema 8 با زاویه گام 1.8 درجه، بدنه 27 میلی‌متری، 0.5 آمپر برای تجهیزات زیبایی

مرور کلی محصول

ایده‌آل برای پرینترهای سه بعدی رومیزی، دستگاه‌های مکانیکی کوچک و کاربردهای موقعیت‌یابی دقیق. از طریق کنترل سیگنال پالس، به راحتی به مسیرهای حرکتی پیچیده دست می‌یابد.

ویژگی‌های کلیدی

خدمات تولید قراردادی موجود است
ساختار هیبریدی استپر
موجود در نسخه‌های شفت تکی یا دوتایی
تأییدیه CE و RoHS
قابل انطباق با کاربردهای مختلف

ابعاد

مشخصات موتور

مشخصات	مقدار
زاویه گام	1.8 درجه
اندازه فریم	20 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.5 آمپر
گشتاور نگهدارنده	15mN.m
مقاومت	5.1 اهم
اندوکتانس	1.5mH
اینرسی روتور	2g-cm²
وزن موتور	0.08 کیلوگرم
پیچ سربی	Tr3.35X0.6096
اتصال	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: 80 درجه سانتی‌گراد

دمای محیط: -20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد

دمای ذخیره‌سازی: -20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد

محدوده رطوبت: 85% یا کمتر، بدون میعان

عایق سیم مغناطیسی: کلاس B 130 درجه سانتی‌گراد

مقاومت عایق: 100M اهم در 500 VDC

استحکام دی‌الکتریک: 500 VDC برای 1 دقیقه

لقی شعاعی شفت: 0.02 حداکثر (بار 450 گرم)

لقی محوری شفت: 0.08 حداکثر (بار 450 گرم)

حداکثر نیروی شعاعی: 28N (20 میلی‌متر از فلنج)

حداکثر نیروی محوری: 10N

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26N.m	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45N.m	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59N.m	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8N.m	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

خدمات سفارشی‌سازی

اگر موتورهای استاندارد ما نیازهای شما را برآورده نمی‌کنند، می‌توانیم موتورها را مطابق با نیازهای خاص شما سفارشی کنیم. گزینه‌های سفارشی‌سازی شامل موارد زیر است اما محدود به آن‌ها نیست:

شفت‌های ویژه
پارامترهای سیم‌پیچ سفارشی
ابعاد نصب اصلاح شده
نیازهای سیم سربی ویژه
کانکتورهای سفارشی

گزینه‌های موجود
