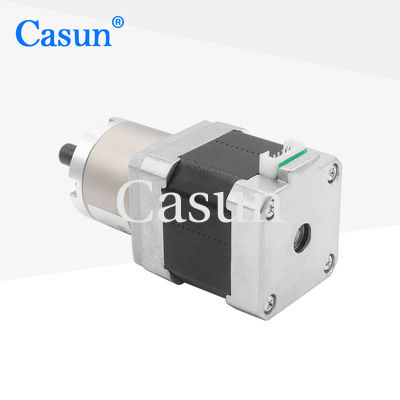

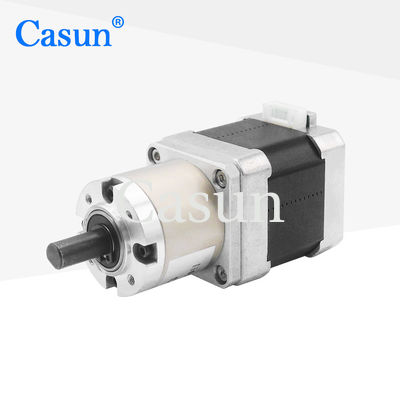

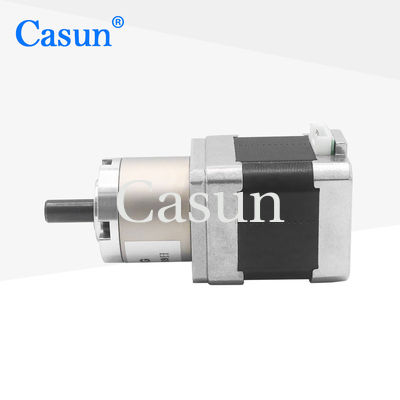

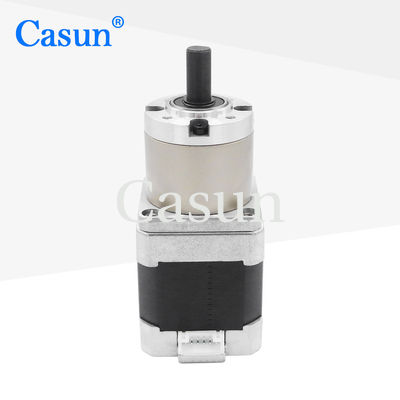

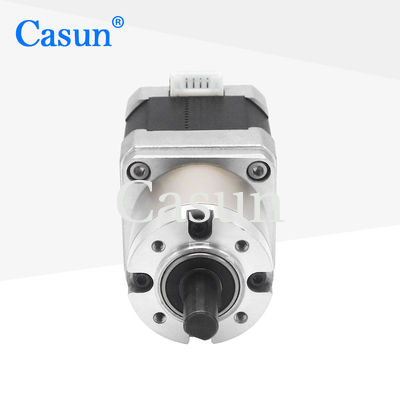

چرخش بزرگ NEMA 17 اقتصاد سیاره ای 42 * 42 * 48mm نسبت موتور موتور 1:13

چرخش بزرگ NEMA 17 اقتصاد سیاره ای 42 * 42 * 48mm نسبت موتور موتور 1:13

نام تجاری:	Casun
شماره مدل:	42SHD0404-13G
مقدار تولیدی:	1PC
قیمت:	$16.49-$24.14
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

گشتاور خارج شده:

3.2 نانومتر

طول:

48 میلی متر

جریان نامی:

1.5A

ولتاژ نامی:

12 ولت

نسبت کاهش دنده:

1:13

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور مرحله ای سیاره ای,424248mm موتور پله ای سیاره ای,موتور پله ای سیاره ای با تورک بالا

424248mm Planetary Stepper Motor

High Torque Planetary Stepper Motor

توضیحات محصول

کاهش دهنده می تواند تعداد گام های موتور را کاهش دهد و در نتیجه جابجایی زاویه ای هر گام را کاهش دهد و دقت موقعیت را بهبود بخشد.

کاربرد در تجهیزات پزشکی شامل موقعیت ابزار جراحی دقیق و تنظیم سیستم های پشتیبانی بیمار است.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ما خدمات سفارشی ارائه می دهیم و به طور گرم و گرم به تولید قرارداد خوش آمدید
بعد از 12 سال فعاليت در چين، ما به بيش از 800 مشتري خدمت کرده ايم
متخصص راه حل های حرفه ای درایو
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	42 میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.5 A
تورک خروجی (ref)	3.2N.m (در 10RPM)
مقاومت	1.65 هوم
استحکام	2.8 ميلي هارت
بی وقفه ی روتور	۳۸ گرم سانتی متر
وزن موتور	0.56 کیلوگرم
نسبت کاهش دنده	1:13
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری میله: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°

منحنی های تورک

مدل های فرعی

طول موتور	طول گیربکس	ریو	کارایی
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	۹۰ درصد
		5.18
	35 میلی متر	13.76	80 درصد
		19.2
		26.8
	42.7 میلی متر	51	۷۰ درصد
		71
		99.5
		139

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

چرخش بزرگ NEMA 17 اقتصاد سیاره ای 42 * 42 * 48mm نسبت موتور موتور 1:13 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
