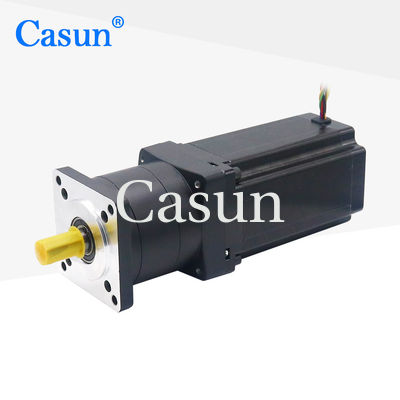

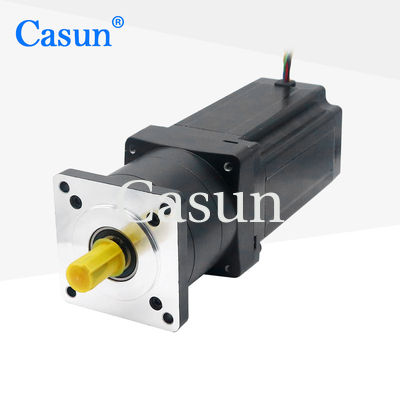

149mm Nema 34 موتور مرحله ای چرخ دار با نسبت کاهش بزرگ 10 1 گیربکس سیاره ای

149mm Nema 34 موتور مرحله ای چرخ دار با نسبت کاهش بزرگ 10 1 گیربکس سیاره ای

نام تجاری:	Casun
شماره مدل:	86SHD8503-10GH
مقدار تولیدی:	1PC
قیمت:	$68.15-$71.15
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلمات کلیدی:

موتور پله ای دنده ای

ولتاژ:

5.04 ولت DC

وزن:

5.0 کیلوگرم

زاویه گام (درجه):

1.8 درجه

نسبت:

10.562:1

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

149mm Nema 34 موتور گام گیر

Large Reduction Geared Stepper Motor

توضیحات محصول

موتورهای دارای کاهش دهنده می توانند کنترل حرکتی پیچیده تر مانند تنظیم دقیق سرعت و موقعیت را به دست آورند.

با ترکیب دقت بالای موتورهای مرحله ای و عملکرد افزایش گشتاور کاهش دهنده، عملکرد و انعطاف پذیری بیشتری را فراهم می کند.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
دنبال فروشنده ها هستيم!
ما خدمات سفارشی ارائه می دهیم و تولید قراردادی را قبول می کنیم

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	86 میلی متر
تعداد فاز	مرحله 2
جریان نامی	2.8 آمپر
تورک نگهدارنده	10.6N.m
مقاومت	1.68 اوم
استحکام	18.8mH
بی وقفه ی روتور	3600g-cm2
وزن موتور	5.0 کیلو
نسبت کاهش دنده	10.562:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°

منحنی های تورک

مدل های فرعی

طول موتور	طول گیربکس	ریو	کارایی
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	۹۰ درصد
		5.18
	35 میلی متر	13.76	80 درصد
		19.2
		26.8
	42.7 میلی متر	51	۷۰ درصد
		71
		99.5
		139

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

149mm Nema 34 موتور مرحله ای چرخ دار با نسبت کاهش بزرگ 10 1 گیربکس سیاره ای 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
