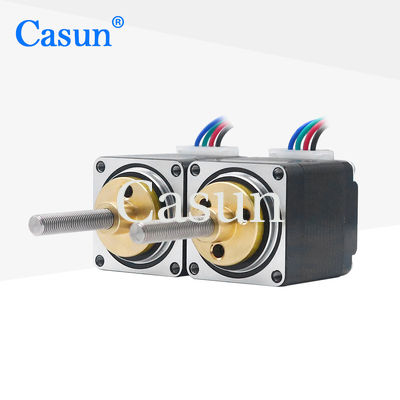

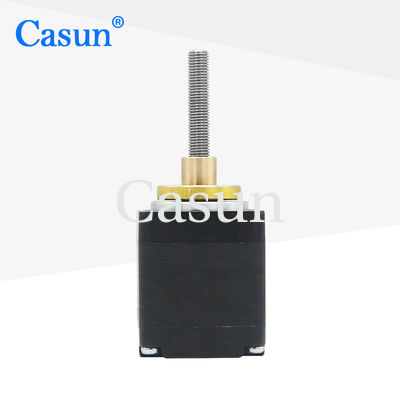

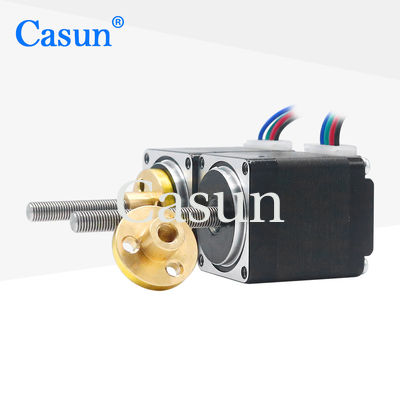

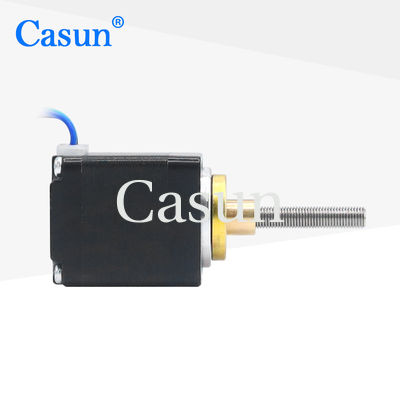

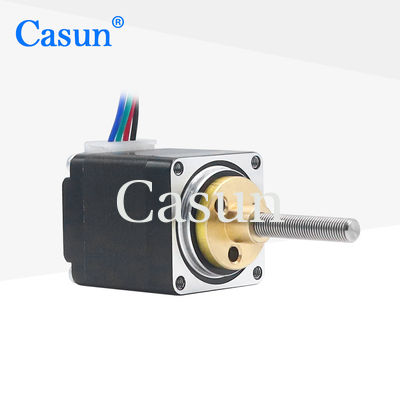

مینی موتور خطی 1.8 درجه NEMA 11 موتور خطی محرک هایبریدی

مینی موتور خطی 1.8 درجه NEMA 11 موتور خطی محرک هایبریدی

نام تجاری:	Casun
شماره مدل:	28SHD4202-36NM
مقدار تولیدی:	1PC
قیمت:	$10.94 - $14.94
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

سیاه

جریان:

0.67 آمپر

تورک نگهدارنده:

60mN.m

وزن:

0.12 کیلوگرم

بدن:

32 میلی متر

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

1.8 درجه محرک خطی,محرک خطی موتور هایبریدی,NEMA 11 اکتور خطی

Hybrid Stepper Motor Linear Actuator

NEMA 11 Linear Actuator

توضیحات محصول

موتور خطی گام به گام دارای یک سیستم کنترل پیچیده نیست، بنابراین قابلیت اطمینان بالایی دارد.

معمولاً از یک موتور مرحله ای چرخش و نوعی سیستم انتقال خطی تشکیل شده است

ویژگی ها:

تيم مهندسي ما ظرف 48 ساعت با شما تماس ميگيره تا راه حل مطلوبي رو ارائه بده
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
برای 12 سال در چین فعال بوده و بیش از 800 مشتری را خدمت می کند
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	28 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.67 آمپر
تورک نگهدارنده	60 mN.m
مقاومت	5.6 اوم
استحکام	3.4mH
بی وقفه ی روتور	9g-cm2
وزن موتور	0.12 کيلوگرم
پیچ سرب	Tr4.76X0.635
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازي شعاعي شفت:0.02 حداکثر (450g بار)

بازي محوري گره:0.08 حداکثر (450g-بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

طول بدن	قطر پیچ	ارتفاع	طول پیچ
20 میلی متر ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	5	2	20 تا 1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

مینی موتور خطی 1.8 درجه NEMA 11 موتور خطی محرک هایبریدی 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
