چرخ دنده بالا NEMA 11 موتور مرحله ای 28 * 28 * 45mm 0.67A با کد 10 1 نسبت کاهش

چرخ دنده بالا NEMA 11 موتور مرحله ای 28 * 28 * 45mm 0.67A با کد 10 1 نسبت کاهش

نام تجاری:	Casun
شماره مدل:	28SHD4401-19GQ
مقدار تولیدی:	1 عدد
قیمت:	$27.23-$30.23
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلمات کلیدی:

موتور پله ای دنده ای

ولتاژ:

4.56 ولت DC

زاویه گام (درجه):

1.8 درجه

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

نسبت دنده:

19:1

نگه داشتن گشتاور:

95mN.m

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای NEMA 11 با تورک بالا

موتور مرحله ای NEMA 11 282845mm

توضیحات محصول

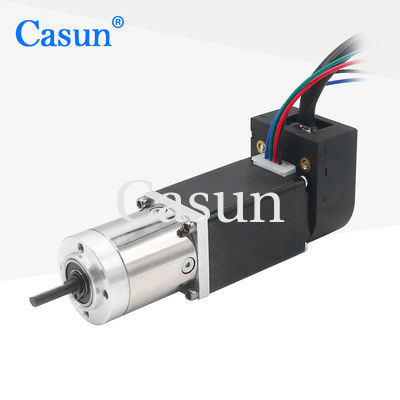

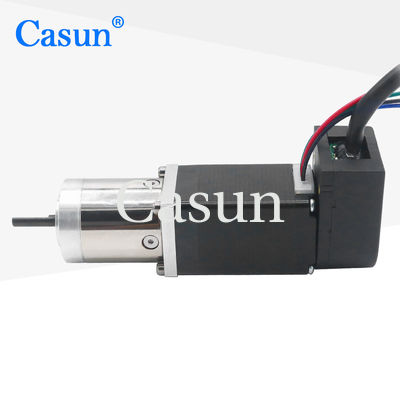

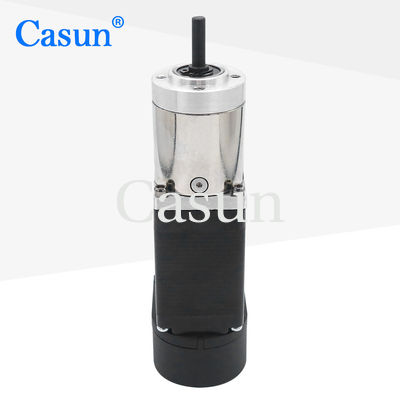

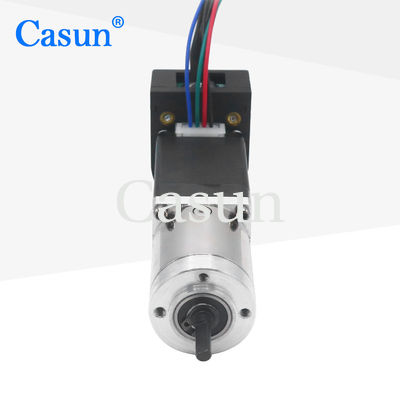

تورک بالا NEMA 11 موتور مرحله ای 28 × 28 × 45mm 0.67A با نسبت کاهش 10: 1

ترکیبی از کنترل دقیق موتور مرحله ای و قابلیت بازخورد رمزگذاری کننده، در حالی که باعث افزایش گشتاور از طریق کاهش دهنده می شود. این کدگر بازخورد موقعیت را در زمان واقعی فراهم می کند که می تواند دقت موقعیت موتور را بهبود بخشد.

ویژگی ها

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
هر مدل موتور مرحله ای قابل تطابق با کاربردهای مختلف است
فروشنده ها دنبالشون هستن

ابعاد

مشخصات موتور

پارامتر	ارزش
زاویه گام	1.8°
اندازه فریم	28 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.67 آمپر
تورک نگهدارنده	95 میلی متر
مقاومت	6.8 اوم
استحکام	4.9mH
بی وقفه ی روتور	9g-cm2
وزن موتور	0.16 کيلوگرم
نسبت کاهش دنده	19.2:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای ذخیره سازی: -20°C تا 100°C
محدوده رطوبت: 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130°C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد خانه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی (12 میلی متر از فلنج): ≤80N
حداکثر بار محوری گره: ≤30N
بازی شعاعی گره (نزدیک فلنج): ≤0.06mm
بازی محوری گره: ≤0.3mm
واکنش در حالت بدون بار: 1.5°

مدل های فرعی

طول موتور	طول گیربکس	نسبت	کارایی
۳۴ میلی متر	27.2 میلی متر	3.71	۹۰ درصد
۴۰ میلی متر		5.18	۹۰ درصد
48 میلی متر		13.76	80 درصد
60 میلی متر		19.2	80 درصد
26.8 میلی متر	42.7 میلی متر	51	۷۰ درصد
42.7 میلی متر	42.7 میلی متر	71	۷۰ درصد
42.7 میلی متر	42.7 میلی متر	99.5	۷۰ درصد
42.7 میلی متر	42.7 میلی متر	139	۷۰ درصد

گزینه های سفارشی سازی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سربی با الزامات خاص، کانکتورها و غیره

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت
