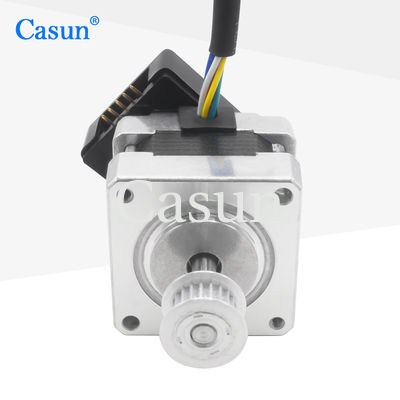

چهار فاز 3.6° NEMA 16 موتور مرحله ای بسته 39×39×32mm با تجهیزات نیمه هادی

چهار فاز 3.6° NEMA 16 موتور مرحله ای بسته 39×39×32mm با تجهیزات نیمه هادی

نام تجاری:	Casun
شماره مدل:	39SHE6320-24AQ
مقدار تولیدی:	1 عدد
قیمت:	$4.14-$6.98
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

3.6 درجه

تعداد فاز:

نگه داشتن گشتاور:

105mN.m

فعلی:

0.5A

طول موتور:

32 میلی متر

شفت:

شفت دنده

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

3.6° موتور مرحله ای بسته

۳۹×۳۹×۳۲ میلی متری موتور مرحله ای بسته

تجهیزات نیمه هادی موتور مرحله ای بسته

توضیحات محصول

موتور استپر بسته 4 فاز 3.6 درجه NEMA 16 با ابعاد 39x39x32 میلی‌متر برای تجهیزات نیمه‌هادی

موتورهای دارای انکودر می‌توانند کنترل حرکت پیچیده‌تری را انجام دهند. مناسب برای انواع محصولات صنعتی، تحقیقات علمی و الکترونیکی مصرفی.

از گارانتی ده ساله لذت ببرید و با اطمینان خرید کنید
ساختار هیبریدی استپر
در نسخه‌های شفت تکی یا دوتایی موجود است
هر مدل موتور استپر در موقعیت‌های مختلفی کاربرد دارد
با 12 سال تجربه در چین، به بیش از 800 مشتری خدمات ارائه کرده‌ایم

مشخصات موتور

زاویه پله	3.6 درجه
اندازه فریم	39 میلی‌متر
تعداد فاز	4 فاز
جریان نامی	0.5 آمپر
گشتاور نگهدارنده	105 میلی‌نیوتن متر
مقاومت	17.5 اهم
اندوکتانس	9.6 میلی‌هانری
اینرسی روتور	20 گرم سانتی‌متر مربع
وزن موتور	0.18 کیلوگرم
تعداد سیم‌ها	6
اتصال	دوقطبی

ظاهر و ابعاد

مشخصات عملیاتی

زاویه پله: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتی‌گراد

دمای محیط: -20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد

دمای ذخیره‌سازی: -20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد

محدوده رطوبت: 85% یا کمتر، بدون میعان

عایق سیم مغناطیسی: کلاس B 130 درجه سانتی‌گراد

مقاومت عایقی: 100 مگا اهم در 500 ولت DC

استقامت دی‌الکتریک: 500 ولت DC برای 1 دقیقه

زیرمدل‌ها

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
39SHD0001-20	100 میلی‌نیوتن متر	1.8 درجه	20 میلی‌متر	شفت گرد	0.48 آمپر
39SHD0504-20	100 میلی‌نیوتن متر	1.8 درجه	22 میلی‌متر	شفت گرد	0.4 آمپر
39SHD0611-20	200 میلی‌نیوتن متر	1.8 درجه	25 میلی‌متر	شفت گرد	0.4 آمپر
39SHD0302-20	220 میلی‌نیوتن متر	1.8 درجه	34 میلی‌متر	شفت گرد	0.4 آمپر
39SHD0401-24	220 میلی‌نیوتن متر	1.8 درجه	38 میلی‌متر	شفت گرد	0.4 آمپر
39SHD0801-24B	220 میلی‌نیوتن متر	1.8 درجه	48 میلی‌متر	شفت D	0.4 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و غیره است، اما محدود به این موارد نیست.

انکودر

ترمز

گیربکس

شفت
