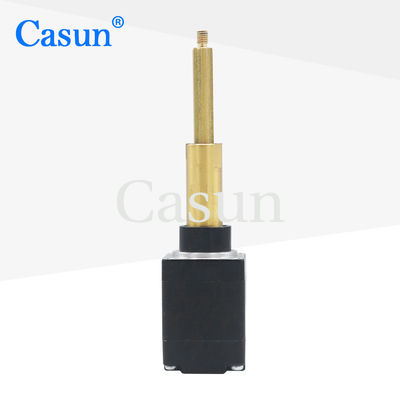

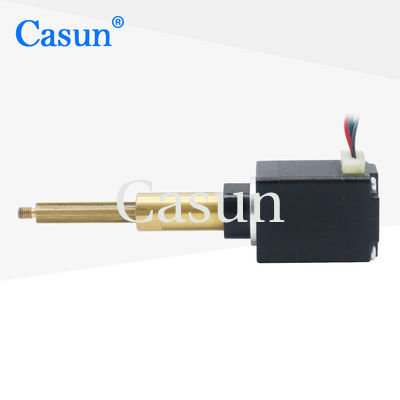

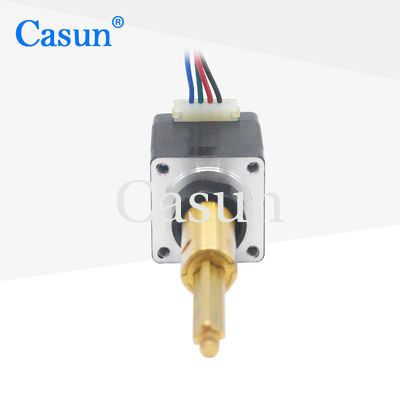

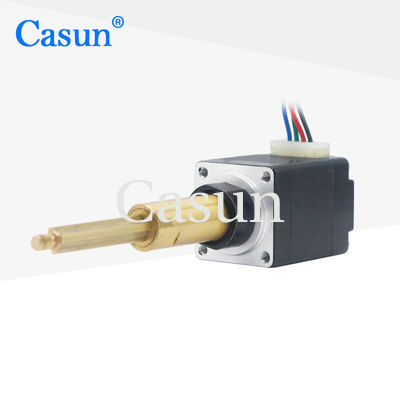

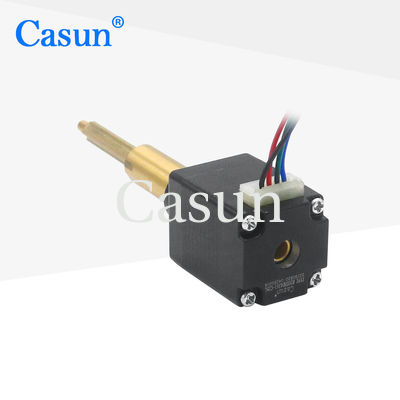

Nema 8 20x20x27.5mm 1.8 درجه خطی موتور گام 4 سیم برای تجهیزات زیبایی

Nema 8 20x20x27.5mm 1.8 درجه خطی موتور گام 4 سیم برای تجهیزات زیبایی

نام تجاری:	Casun
شماره مدل:	B20SHD4381-C25L
مقدار تولیدی:	1 عدد
قیمت:	$22.94 - 32.94
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.6 آمپر

نگه داشتن گشتاور:

0.5Nat600pps

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

تجهیزات زیبایی موتور خطی مرحله ای

4 سیم موتور خطی مرحله ای

20x20x27.5mm موتور خطی مرحله ای

توضیحات محصول

موتور استپر خطی Nema 8 20x20x27.5 میلی متر 1.8 درجه - 4 سیم برای تجهیزات زیبایی

موتور استپر میله فشاری خطی مستقیماً حرکت دورانی را به حرکت خطی تبدیل می کند و راندمان مکانیکی را بهبود می بخشد. به طور گسترده در زمینه های مختلف از جمله خطوط تولید خودکار، ماشین ابزار دقیق، تجهیزات پزشکی و ابزارهای تحقیقات علمی استفاده می شود.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی موجود است
ساختار استپر هیبریدی
هر مدل برای کاربردهای مختلف طراحی شده است
پشتیبانی مهندسی در عرض 48 ساعت برای راه حل های بهینه موجود است
سفارشی سازی در صورت درخواست موجود است

ابعاد

مشخصات موتور

مشخصات	مقدار
زاویه گام	1.8 درجه
اندازه فریم	20 میلی متر
تعداد فاز	2 فاز
جریان نامی	0.6 آمپر
گشتاور نگهدارنده	0.5 کیلوگرم در 600pps
مقاومت	11.5 اهم
اندوکتانس	3.50 میلی هانری
اینرسی روتور	6 گرم سانتی متر مربع
وزن موتور	0.2 کیلوگرم
سرب	25.4 میلی متر
اتصال	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصات
زاویه گام	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی گراد
دمای محیط	-20 درجه سانتی گراد تا 50 درجه سانتی گراد
دمای ذخیره سازی	-20 درجه سانتی گراد تا 100 درجه سانتی گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیس	کلاس B 130 درجه سانتی گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل های موجود

مدل	گشتاور نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D - 20 میلی متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D - 20 میلی متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D - 20 میلی متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D - 24 میلی متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D - 24 میلی متر	2.1 آمپر

گزینه های سفارشی سازی

اگر موتورهای استاندارد ما نیازهای شما را برآورده نکنند، می توانیم موتورها را مطابق با نیازهای خاص شما سفارشی کنیم. گزینه های سفارشی سازی شامل، اما نه محدود به، شفت های ویژه، پارامترهای سیم پیچی، ابعاد نصب، سیم های سربی با الزامات ویژه، کانکتورها و موارد دیگر می باشد.

گزینه های موجود

انکودر

ترمز

گیربکس

شفت
