موتور پله ای غیر اسیر
Created with Pixso.

موتور مرحله ای Nema 11 غیر محصور 1.8 درجه 28*28*33mm 0.8A برای ابزار دقیق

موتور مرحله ای Nema 11 غیر محصور 1.8 درجه 28*28*33mm 0.8A برای ابزار دقیق

نام تجاری: Casun
شماره مدل: 28SHD4207-188TT
مقدار تولیدی: 1PC
قیمت: $9.94-$15
شرایط پرداخت: D/A, T/T, L/C, D/P
توانایی عرضه: 40000+PCS+Month
جزئیات اطلاعات
Place of Origin:
CHINA
گواهی:
CE,ROHS,ISO
رنگ:
سیاه
current:
0.8Amp
تورک نگهدارنده:
80mN.m
Lead Screw:
Tr5×2
سفارشی:
موتور را می توان با درخواست سفارشی طراحی و تولید کرد.
Packaging Details:
Carton:38x29xc14m
برجسته کردن:

ابزار دقیق Nema 11 موتور مرحله ای,موتور مرحله ای Nema 11 غیر اسیر,1.8 درجه نما 11 موتور مرحله ای

,

Non Captive Nema 11 Stepper Motor

,

1.8 Degrees Nema 11 Stepper Motor

توضیحات محصول

هیچ سیستم بازخوردی مورد نیاز نیست، که طراحی و سیستم کنترل را ساده می کند، هزینه ها و پیچیدگی را کاهش می دهد.

قادر به ارائه حرکت خطی قابل اعتماد در کاربردهای مختلف.



ویژگی ها:

  • نسخه های دوقطبی یا تک قطبی در دسترس است

  • ساخت مرحله ای هیبریدی

  • ما خدمات سفارشی را ارائه می دهیم و در تولید قراردادی شرکت می کنیم

  • تایید CE و RoHS

  • دنبال فروشنده ها هستيم

ابعاد

 موتور مرحله ای Nema 11 غیر محصور 1.8 درجه 28*28*33mm 0.8A برای ابزار دقیق 0







مشخصات موتور



فرشته نايب



1.8 درجه

اندازه قاب



28 میلی متر

تعداد فاز



مرحله 2

جریان نامی



0.8 آمپر

تورک نگهدارنده



80mN

مقاومت



5.8 اوم

استحکام



4.1mH

بی وقفه ی روتور



9g-cm2

وزن موتور



0.12 کيلوگرم

پیچ سرب



Tr5X2

ارتباط



دوقطبی



مشخصات عملیاتی





زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازي شعاعي شفت:0.02 حداکثر (450 گرم بار)

بازي محوري گره:0.08 حداکثر (450g-بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N







منحنی های تورک





مدل های فرعی



مدل تورک نگهدارنده زاویه گام طول موتور نوع شفت جریان نامی
42SHD4950 0.13N.m 1.8° 20 میلی متر D شفت 20 میلی متر 1.0A
42SHD4003 0.26N.m 1.8° ۳۴ میلی متر D شفت 20 میلی متر 0.4A
42SHD0261 0.45N.m 1.8° ۴۰ میلی متر D شفت 20 میلی متر 1.68A
42SHD4425 0.59N.m 1.8° ۴۸ میلی متر D گره 24 میلی متر 2.0A
42SHD4813 0.8N.m 1.8° ۶۰ میلی متر D گره 24 میلی متر 2.1A





طول بدن قطر پیچ ارتفاع طول پیچ
20 میلی متر

۳۴ میلی متر

۴۰ میلی متر

48 میلی متر

60 میلی متر


5 2 20 تا 1000 میلی متر
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



دانلود







اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم


محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

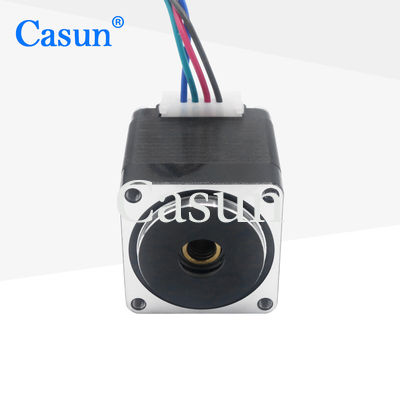

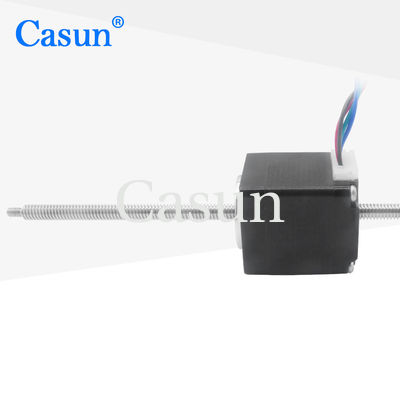

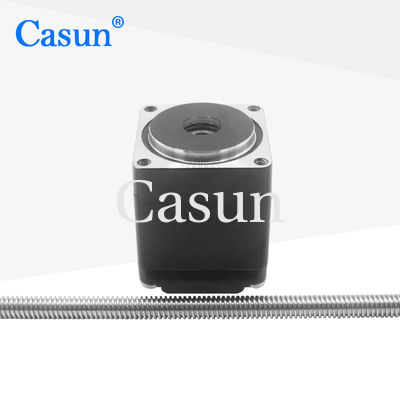

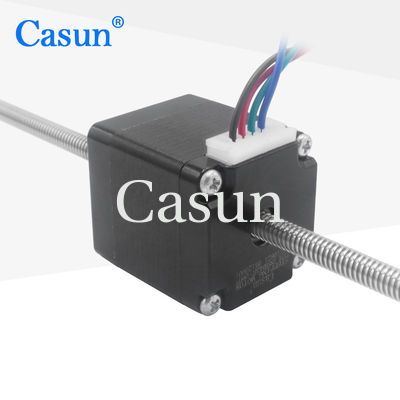

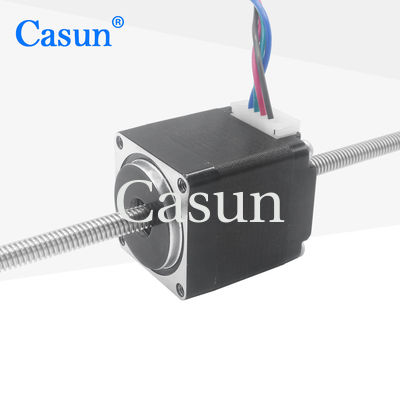

موتور مرحله ای Nema 11 غیر محصور 1.8 درجه 28*28*33mm 0.8A برای ابزار دقیق 1 موتور مرحله ای Nema 11 غیر محصور 1.8 درجه 28*28*33mm 0.8A برای ابزار دقیق 2 موتور مرحله ای Nema 11 غیر محصور 1.8 درجه 28*28*33mm 0.8A برای ابزار دقیق 3 موتور مرحله ای Nema 11 غیر محصور 1.8 درجه 28*28*33mm 0.8A برای ابزار دقیق 4





لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
