353534mm 2 فاز Nema 14 موتور گام نهادی 1.5A برای روشنایی سریج

353534mm 2 فاز Nema 14 موتور گام نهادی 1.5A برای روشنایی سریج

نام تجاری:	Casun
شماره مدل:	P35SHD4150-257T4
مقدار تولیدی:	1 عدد
قیمت:	$9.68-$16
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جریان در هر فاز:

1.0 A

ولتاژ نامی:

3.5 V

رهبری:

Tr6.35×2.4384

تعداد مراحل:

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای غیر بسته 2 فاز

1.5A موتور گام بردار غیر بسته

نورپردازی سریج موتور گام بردار غیر اسیر

توضیحات محصول

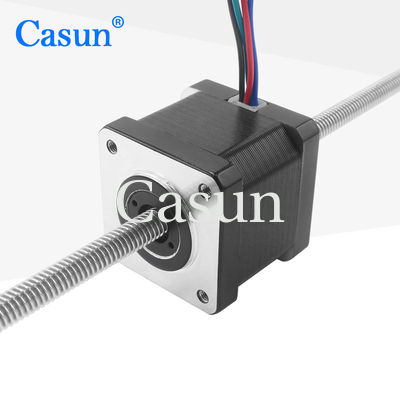

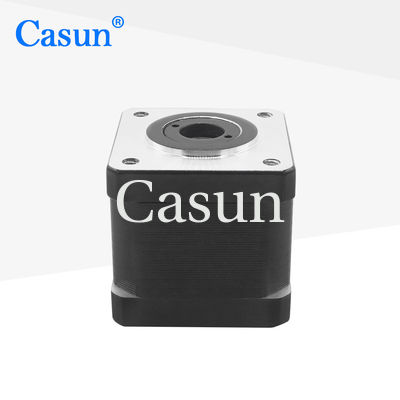

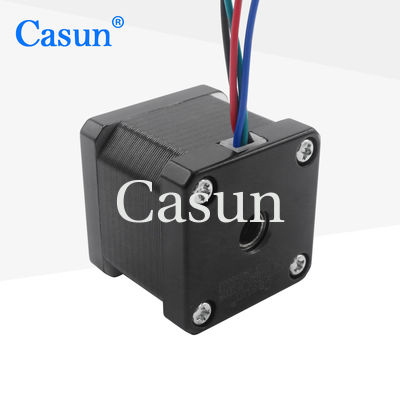

موتور پله‌ای 2 فاز NEMA 14 غیر گیربکس 1.5 آمپر 35×35×34 میلی‌متر برای نورپردازی صحنه

موتور پله‌ای NEMA 14 نسبتاً سبک است و جابجایی و نصب آن را آسان می‌کند. برای کاهش لرزش و دستیابی به وضوح پله بالاتر، از آن با درایور میکرو استپینگ استفاده کنید.

ویژگی‌ها

نسخه‌های دو قطبی یا تک قطبی موجود است
متخصص راه‌حل درایو حرفه‌ای
موجود در نسخه‌های شفت تکی یا دوتایی
مهندسان ما ظرف 48 ساعت با شما تماس خواهند گرفت تا بهترین راه‌حل را ارائه دهند
تولید تحقیق و توسعه حرفه‌ای

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	35 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	1.0 آمپر
گشتاور نگهدارنده	190 میلی‌نیوتن متر
مقاومت	3.5 اهم
اندوکتانس	3.6 میلی‌هانری
اینرسی روتور	20 گرم سانتی‌متر مربع
وزن موتور	0.18 کیلوگرم

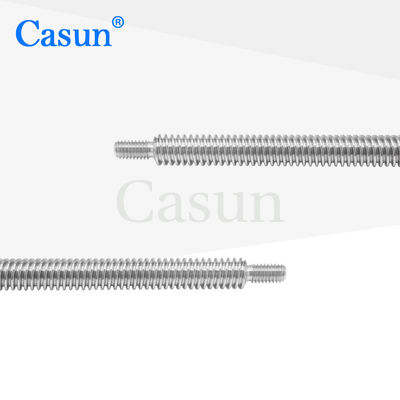

پیچ راهنما	Tr6.35×2.4384
اتصال	دو قطبی

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

زیر مدل‌ها

مدل	گشتاور نگهدارنده	زاویه پله	طول	نوع شفت	جریان نامی
35SHD0307-20	80 میلی‌نیوتن متر	1.8 درجه	20 میلی‌متر	شفت گرد	0.4 آمپر
35SHD0001-20	100 میلی‌نیوتن متر	1.8 درجه	26 میلی‌متر	شفت گرد	0.4 آمپر
35SHD0102-20B	150 میلی‌نیوتن متر	1.8 درجه	34 میلی‌متر	شفت D-20 میلی‌متر	0.75 آمپر
35SHD0801-20B	280 میلی‌نیوتن متر	1.8 درجه	40 میلی‌متر	شفت D-20 میلی‌متر	0.5 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
