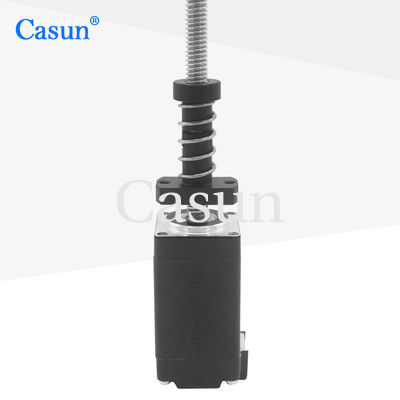

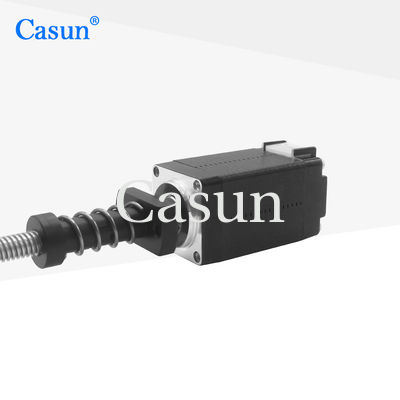

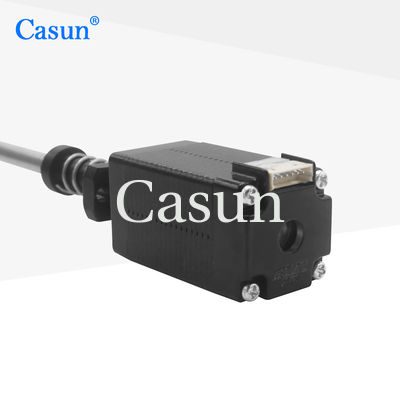

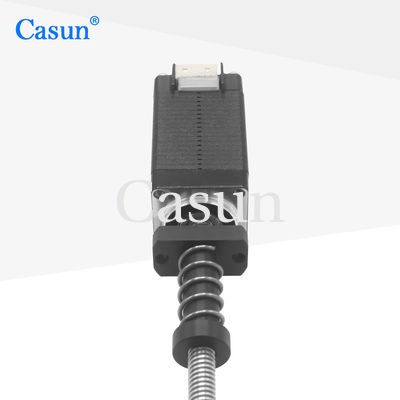

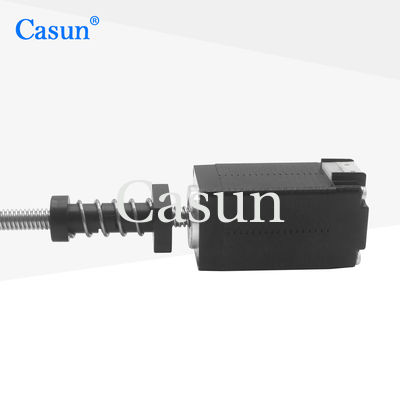

NEMA 8 موتور مرحله ای DC غیر مستقر 38mm بدن Tr5 × 2 برای تجهیزات زیبایی

NEMA 8 موتور مرحله ای DC غیر مستقر 38mm بدن Tr5 × 2 برای تجهیزات زیبایی

نام تجاری:	Casun
شماره مدل:	20SHD0250-150NT
مقدار تولیدی:	1 عدد
قیمت:	$13-$13.5
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

0.6 آمپر

نگه داشتن گشتاور:

32mN.m

گشتاور بازدارنده:

2mN.m

پیچ سرب:

Tr5×2

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای 38 میلی متری غیر اسیر

موتور مرحله ای DC غیر اسیر

تجهیزات زيبايي موتور مرحله ای غیر اسیر

توضیحات محصول

NEMA 8 موتور مرحله ای DC غیر مستقر 38mm بدن Tr5 × 2 برای تجهیزات زیبایی

خلاصه ی محصول

در طول کار موتور مرحله ای، شبکه بین پیچ و پیچ سرب حرکت خطی صاف با حداقل لرزش را تضمین می کند.موتور مرحله ای با پیچ پیچ دارای یک ساختار ساده است که ادغام آسان با تجهیزات و سیستم های دیگر را تسهیل می کند.

ویژگی های کلیدی

• خدمات تولید مبتنی بر قرارداد در دسترس است
• تضمین ده ساله برای خرید با اطمینان
• مشاوره مهندسی در عرض 48 ساعت
• گواهینامه CE و RoHS
• سازگاری کاربردی متنوع در میان مدل های موتور

ابعاد

مشخصات موتور

مشخصات	ارزش
زاویه گام	1.8°
اندازه فریم	20 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.6 آمپر
تورک نگهدارنده	32 mN.m
مقاومت	9.0 اوم
استحکام	3.0 mH
بی وقفه ی روتور	3.8g-cm2
وزن موتور	0.08 کیلوگرم
پیچ سرب	Tr5X2
ارتباط	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصات
زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه
بازي شعاعي شفت	0.02 حداکثر (450 گرم بار)
بازي محوري گره	0.08 حداکثر (450 گرم بار)
حداکثر نیروی شعاعی	28N (20mm از فلنج)
حداکثر نیروی محوری	10N

مدل های موجود

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع گره	جریان نامی
42SHD4950	0.13 ن.م	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0 A
42SHD4003	0.26 ن.م	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4 A
42SHD0261	0.45 ن.م	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59 ن.م	1.8°	48 میلی متر	D گره 24 میلی متر	2.0 A
42SHD4813	0.8 ن.م	1.8°	60 میلی متر	D گره 24 میلی متر	2.1 A

مشخصات پیچ

طول بدن	قطر پیچ	ارتفاع	طول پیچ
20 میلی متر	5	2	20 تا 1000 میلی متر
۳۴ میلی متر
۴۰ میلی متر
48 میلی متر
60 میلی متر

گزینه های سفارشی سازی

اگر موتورهای استاندارد ما نیازهای شما را برآورده نمی کنند، ما خدمات سفارشی سازی جامع از جمله میله های ویژه، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب سفارشی، کانکتورها را ارائه می دهیم,و بیشتر.

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

یک نقل قول سفارشی دریافت کنید

لطفا روی دکمه زیر کلیک کنید تا نیازهای خاص خود را با تیم مهندسی ما به اشتراک بگذارید.
