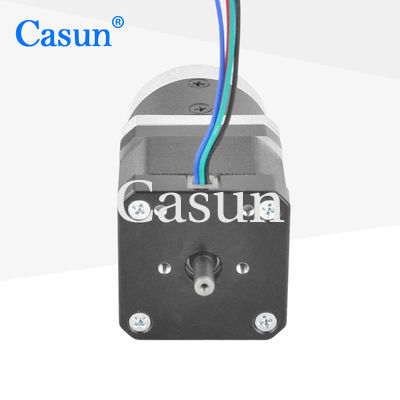

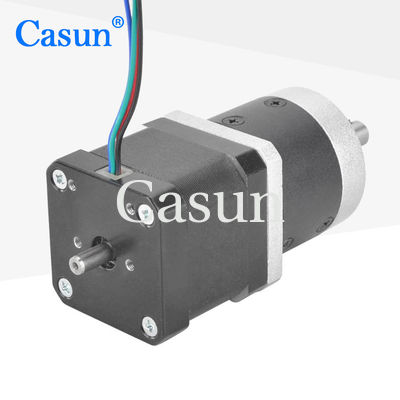

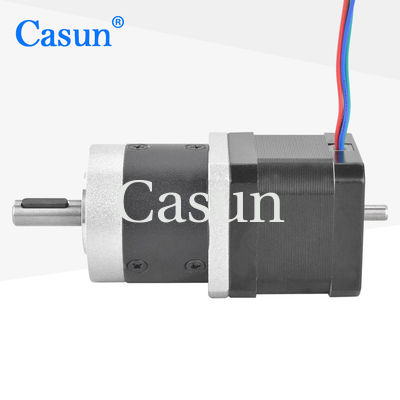

NEMA 17 نسبت 10/1 موتور گام بردار چرخ دنده سیاره ای 40mm بدن برای وسیله نقلیه هوشمند

NEMA 17 نسبت 10/1 موتور گام بردار چرخ دنده سیاره ای 40mm بدن برای وسیله نقلیه هوشمند

نام تجاری:	Casun
شماره مدل:	17HS15-1684D-HG10
مقدار تولیدی:	1PC
قیمت:	$20-$23
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

کلمات کلیدی:

موتور پله ای دنده ای

ولتاژ:

2.8 ولت DC

وزن:

0.9 کیلوگرم

زاویه گام (درجه):

1.8 درجه

نسبت:

10:1

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

بدنه ۴۰ میلی متری موتور پله زدن دنده سیاره ای,خودرو هوشمند موتور گام بردار دنده ی سیاره ای,NEMA 17 موتور گام بردار دنده های سیاره ای

Intelligent Vehicle Planetary Gear Stepping Motor

NEMA 17 Planetary Gear Stepping Motor

توضیحات محصول

موتورهای مرحله ای کاهش سرعت به دلیل ساختار مکانیکی نسبتاً ساده و هزینه های نگهداری کم، قابلیت اطمینان بالایی دارند.

به طور گسترده ای در اتوماسیون صنعتی، تجهیزات مکانیکی، تجهیزات پزشکی و زمینه های دیگر استفاده می شود.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
فرآیند تولیدی ما توسط تحقیقات و توسعه حرفه ای پشتیبانی می شود
متخصصین در راه حل های محرک
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	42 میلی متر
تعداد فاز	مرحله 2
جریان نامی	1.68 آمپر
تورک نگهدارنده	390mN.m
مقاومت	1.65 اوم
استحکام	3.2 mH
بی وقفه ی روتور	57g-cm2
وزن موتور	0.9 کيلوگرم
نسبت کاهش دنده	10:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری میله: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°

منحنی های تورک

مدل های فرعی

طول موتور	طول گیربکس	ریو	کارایی
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	۹۰ درصد
		5.18
	35 میلی متر	13.76	80 درصد
		19.2
		26.8
	42.7 میلی متر	51	۷۰ درصد
		71
		99.5
		139

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازات شما سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

NEMA 17 نسبت 10/1 موتور گام بردار چرخ دنده سیاره ای 40mm بدن برای وسیله نقلیه هوشمند 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
