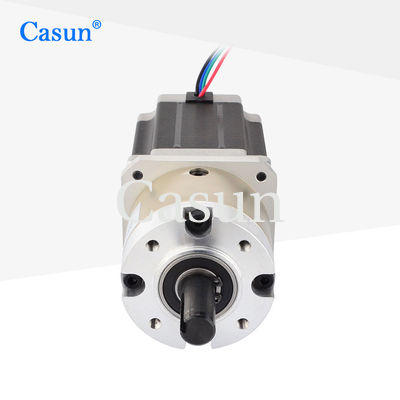

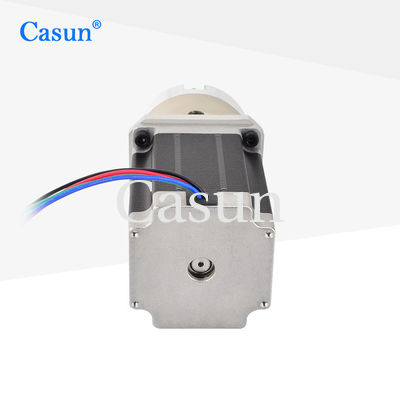

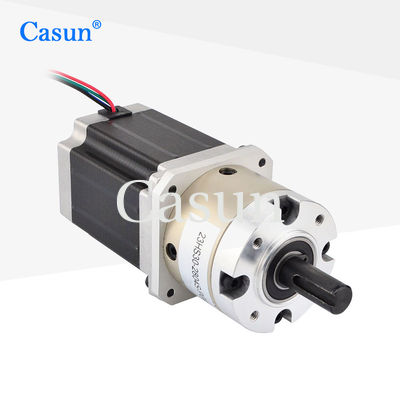

NEMA 23 گیربکس سیاره ای نسبت کاهش موتور 4/1 برای اتوماسیون لوازم خانگی لوازم پزشکی

NEMA 23 گیربکس سیاره ای نسبت کاهش موتور 4/1 برای اتوماسیون لوازم خانگی لوازم پزشکی

نام تجاری:	Casun
شماره مدل:	23HS30-2804S-PG4
مقدار تولیدی:	1 عدد
قیمت:	$27.38.38-$30.38
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی / فاز:

2.8 آمپر

نام محصول:

موتور پله ای با دنده

طول موتور:

76 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

NEMA 23 موتور مرحله ای گیربکس سیاره ای

دستگاه پزشکی موتور پله ای گیربکس سیاره ای

اتوماسیون موتور مرحله ای گیربکس سیاره ای

توضیحات محصول

موتور استپر دنده سیاره‌ای NEMA 23

نسبت کاهش دنده 4:1 برای کاربردهای اتوماسیون، لوازم خانگی و پزشکی

مرور کلی محصول

طراحی یکپارچه موتور و کاهنده، فضا را ذخیره می‌کند، اجزای انتقال خارجی را کاهش می‌دهد و نصب و نگهداری را تسهیل می‌کند. این محصول در طیف گسترده‌ای از زمینه‌ها مانند ماشین ابزار CNC، ربات‌ها، تجهیزات اتوماسیون و ابزارهای دقیق کاربرد دارد.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ارائه راه‌حل‌های سفارشی و آمادگی برای همکاری‌های OEM
موجود در نسخه‌های شفت تکی یا دوتایی
تأیید شده توسط CE و RoHS
راه‌حل‌های با گشتاور بالا و دقت بالا

ابعاد

مشخصات موتور

زاویه گام	1.8 درجه
اندازه فریم	57 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	2.8 آمپر
گشتاور نگهدارنده	1.89 نیوتن‌متر
مقاومت	1.13 اهم
اندوکتانس	5.6 میلی‌هانری
اینرسی روتور	460 گرم-سانتی‌متر مربع
وزن موتور	1.4 کیلوگرم
نسبت کاهش دنده	4.25:1
اتصال	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایقی	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC به مدت 1 دقیقه

گیربکس

جنس پوسته	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	کمتر یا مساوی 80 نیوتن
حداکثر بار محوری شفت	کمتر یا مساوی 30 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	کمتر یا مساوی 0.06 میلی‌متر
لقی محوری شفت	کمتر یا مساوی 0.3 میلی‌متر
لقی برگشتی در حالت بدون بار	1.5 درجه

زیرمدل‌ها

طول موتور	طول گیربکس	نسبت	راندمان
34 میلی‌متر	27.2 میلی‌متر	3.71	90%
40 میلی‌متر		5.18
48 میلی‌متر		13.76
60 میلی‌متر		19.2
35 میلی‌متر	26.8	42.7 میلی‌متر	80%
51 میلی‌متر	71 میلی‌متر	99.5 میلی‌متر	70%
139 میلی‌متر

سفارشی‌سازی موجود است

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و غیره است.

گزینه‌های موجود:

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.
