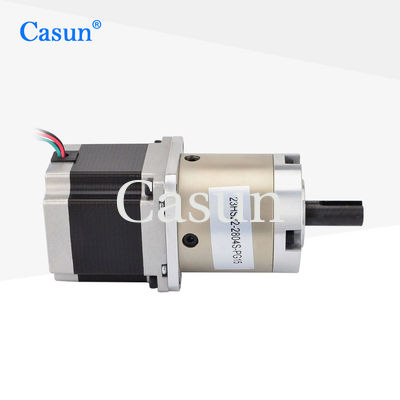

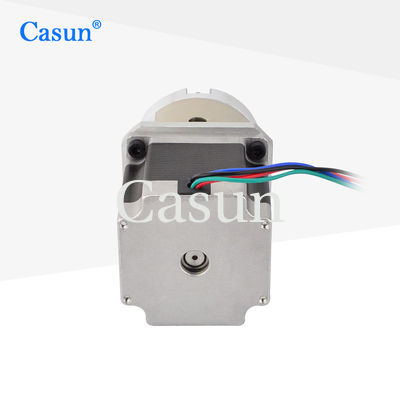

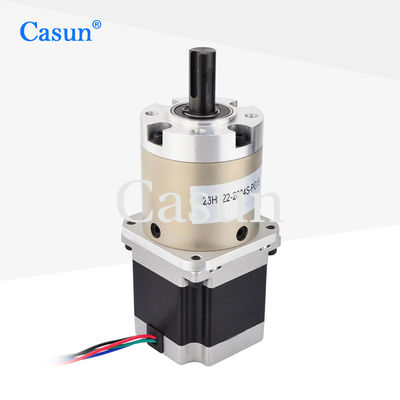

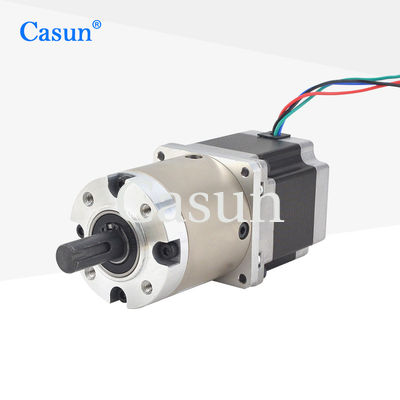

NEMA23 نسبت 15/1 موتور گام گیر با گیربکس کاهش دهنده سیاره ای 57mm موتور گام گیر

NEMA23 نسبت 15/1 موتور گام گیر با گیربکس کاهش دهنده سیاره ای 57mm موتور گام گیر

نام تجاری:	Casun
شماره مدل:	57SHD4425-15G
مقدار تولیدی:	1 عدد
قیمت:	$22.49-$27
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

نسبت کاهش:

15.3:1

جریان رتبه بندی شده:

2.8A

وزن موتور:

1.1 کیلوگرم

جزئیات بسته بندی:

کارتن: 38x29x18cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای 57 میلی متری

موتور مرحله ای ریدوکسر سیاره ای

NEMA23 موتور گام بردار دنده دار

توضیحات محصول

موتور پله‌ای NEMA23 با نسبت دنده 15/1 با گیربکس کاهنده سیاره‌ای موتور پله‌ای 57 میلی‌متری

موتورهای پله‌ای خود دارای دقت موقعیت‌یابی خوبی هستند و هنگامی که با کاهنده‌ها ترکیب می‌شوند، می‌توانند به دقت موقعیت‌یابی بالاتری در سرعت‌های پایین دست یابند. این موتور به طور گسترده در زمینه‌هایی مانند اتوماسیون، رباتیک، ماشین‌آلات دقیق و تجهیزات پزشکی به کار رفته است.

ویژگی‌های کلیدی

موجود در نسخه‌های یک‌قطبی یا دو‌قطبی
گواهینامه‌های بین‌المللی متعدد برای دستگاه‌های الکتریکی و پیشرفته
موجود در نسخه‌های شفت تکی یا دوتایی
گشتاور بالا و دقت بالا
مشاوره تیم مهندسی ظرف دو روز کاری برای راه‌حل‌های بهینه

ابعاد

مشخصات موتور

مشخصه	مقدار
زاویه پله	1.8 درجه
اندازه فریم	57 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	2.8 آمپر
گشتاور نگهدارنده	1250 میلی‌نیوتن‌متر
مقاومت	0.9 اهم
اندوکتانس	2.5 میلی‌هانری
اینرسی روتور	260 گرم بر سانتی‌متر مربع
وزن موتور	1.1 کیلوگرم
نسبت کاهش دنده	15.3:1
اتصال	دو‌قطبی

مشخصات عملیاتی

موتور

زاویه پله: 1.8 درجه

حداکثر دما: 80 درجه سانتی‌گراد

دمای محیط: -20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد

دمای ذخیره‌سازی: -20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد

محدوده رطوبت: 85% یا کمتر، بدون میعان

عایق سیم مغناطیسی: کلاس B 130 درجه سانتی‌گراد

مقاومت عایق: 100 مگا اهم در 500 ولت DC

استحکام دی‌الکتریک: 500 ولت DC برای 1 دقیقه

گیربکس

جنس بدنه: فلزی

بلبرینگ در خروجی: بلبرینگ‌های ساچمه‌ای

حداکثر بار شعاعی (12 میلی‌متر از فلنج): ≤250 نیوتن

حداکثر بار محوری شفت: ≤100 نیوتن

لقی شعاعی شفت (نزدیک فلنج): ≤0.08 میلی‌متر

لقی محوری شفت: ≤0.4 میلی‌متر

لقی برگشتی در حالت بدون بار: ≤2.5 درجه

زیرمدل‌ها

طول موتور	طول گیربکس	نسبت	بازده
41 میلی‌متر	48 میلی‌متر	3.6	90%
54 میلی‌متر		4.25	90%
76 میلی‌متر		12.96	80%
83 میلی‌متر		15.3	80%
100 میلی‌متر		18.1	80%
متنوع	60 میلی‌متر	46.66	70%
متنوع	72 میلی‌متر	55.08	70%
متنوع	76 میلی‌متر	65.025	70%
متنوع	متنوع	76.77	70%

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات خاص، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
