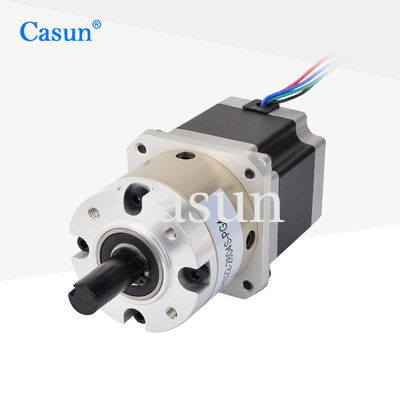

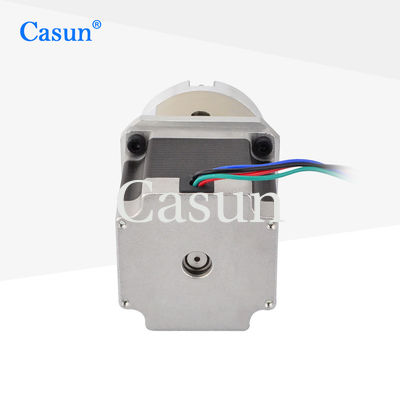

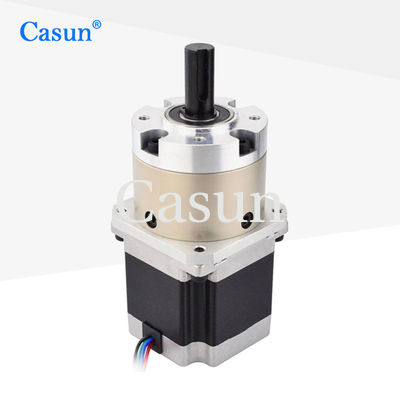

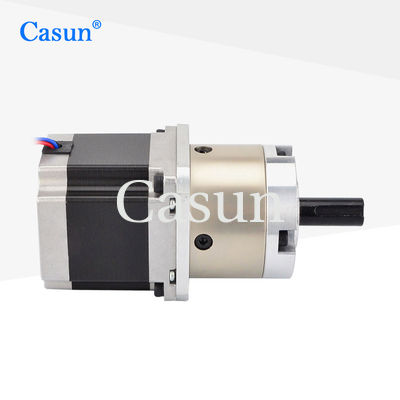

NEMA 23 نسبت 4/1 موتور پله ای گیربکس سیاره ای با گیربکس با CE ISO

NEMA 23 نسبت 4/1 موتور پله ای گیربکس سیاره ای با گیربکس با CE ISO

نام تجاری:	Casun
شماره مدل:	23HS22-2804S-PG4
مقدار تولیدی:	1 عدد
قیمت:	$22.49-$27
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

بدن:

54 میلی متر

نگه داشتن گشتاور:

1.25N.m

جریان رتبه بندی شده:

2.8A

جزئیات بسته بندی:

کارتن: 38x29x18cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

NEMA 23 موتور مرحله ای گیربکس سیاره ای

موتور مرحله ای گیربکس سیاره ای

توضیحات محصول

NEMA 23 نسبت 4/1 موتور پله ای گیربکس سیاره ای با گیربکس با CE ISO

خود موتور مرحله ای دارای ویژگی کنترل حلقه باز است که می تواند کنترل دقیق زاویه مرحله را به دست آورد.موتور گام آهسته می تواند نیروی کافی برای رانندگی بار سنگین بدون ایجاد بیش از حد موتور یا توقف را فراهم کند.

ویژگی های کلیدی

در نسخه های تک قطبی یا دو قطبی موجود است
گواهینامه های متعدد بین المللی برای دستگاه های الکتریکی و تکنولوژی بالا
۱۰ سال گارانتی برای آرامش ذهن
هر مدل برای سناریوهای کاربردی مختلف مناسب است
سفارشی سازی در دسترس بر اساس درخواست

ابعاد

مشخصات موتور

پارامتر	ارزش
زاویه گام	1.8°
اندازه فریم	۵۷ میلی متر
تعداد فاز	مرحله 2
جریان نامی	2.8 A
تورک نگهدارنده	1250 mN.m
مقاومت	0.9 Ω
استحکام	2.5 میلی متری اچ
بی وقفه ی روتور	۲۶۰ گرم سانتی متر
وزن موتور	1.1 کیلوگرم
نسبت کاهش دنده	4.25:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

پارامتر	مشخصات
زاویه گام	1.8°
حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه

جعبه دنده

پارامتر	مشخصات
مواد مسکن	فلز
در حالت خروجی	لوله های توپ
حداکثر بار شعاعی (12 میلی متر از فلنج)	≤250N
حداکثر بار محوری گره	≤100N
بازی شعاعی شفت (نزدیک فلنج)	≤0.08mm
بازی محوری گره	≤0.4mm
واکنش در حالت بدون بار	≤2.5°

مدل های فرعی

طول موتور	طول گیربکس	نسبت	کارایی
۴۱ میلی متر	48 میلی متر	3.6	۹۰ درصد
۵۴ میلی متر		4.25	۹۰ درصد
76 میلی متر		12.96	80 درصد
۸۳ میلی متر		15.3	80 درصد
100 میلی متر		18.1	80 درصد
انواع مختلف	60 میلی متر	46.66	۷۰ درصد
انواع مختلف	۷۲ میلی متر	55.08	۷۰ درصد
انواع مختلف	76 میلی متر	65.025	۷۰ درصد
انواع مختلف	انواع مختلف	76.77	۷۰ درصد

گزینه های سفارشی سازی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل اما محدود به شاخه های خاص، پارامترهای پیچ و تاب،ابعاد نصب، سیم های سرب با نیازهای خاص، کانکتورها و غیره

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

لطفاً دکمه "به دست آوردن نقل قول" زیر را کلیک کنید تا نیازهای خود را به ما بگویید.

يه نقل قول بگير
