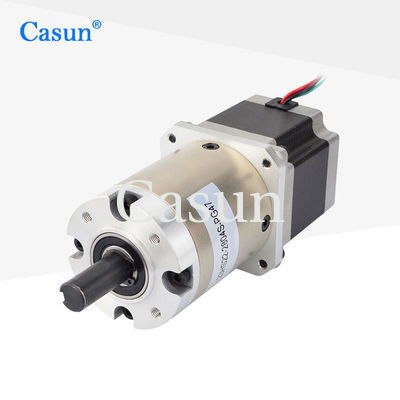

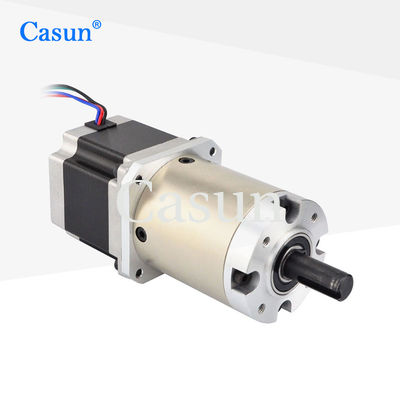

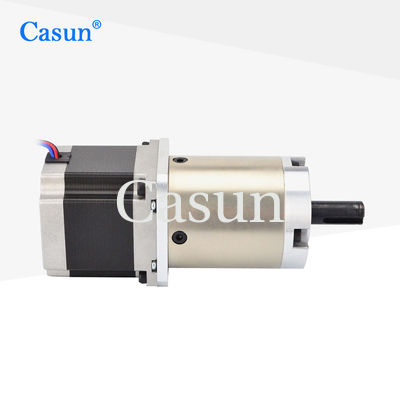

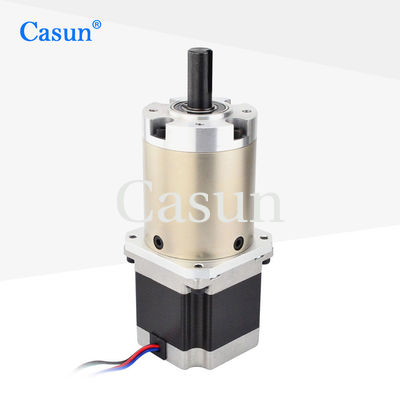

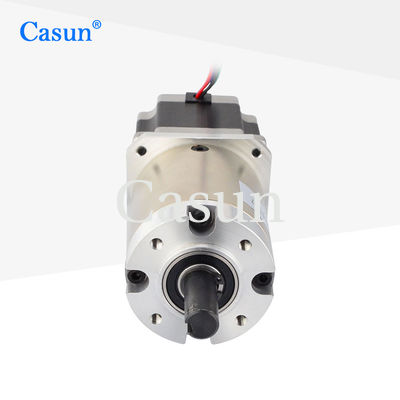

نسبت کاهش دنده 1/47 NEMA 23 موتور مرحله ای 57 × 57 × 54mm با CE ISO

نسبت کاهش دنده 1/47 NEMA 23 موتور مرحله ای 57 × 57 × 54mm با CE ISO

نام تجاری:	Casun
شماره مدل:	23HS22-2804S-PG47
مقدار تولیدی:	1 عدد
قیمت:	$22.49-$27
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جریان رتبه بندی شده:

2.8A

نگه داشتن گشتاور:

1.25N.m

جزئیات بسته بندی:

کارتن: 38x29x18cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

57×57×54mm NEMA 23 موتور مرحله ای

2.8A موتور مرحله ای NEMA 23

موتور پله ای nema 23

توضیحات محصول

نسبت کاهش دنده 1/47 موتور پله‌ای NEMA 23 57×57×54 میلی‌متر با CE ISO

موتور کاهنده NEMA 23 با استفاده از مکانیزم کاهنده، سرعت را کاهش داده و گشتاور را افزایش می‌دهد که می‌تواند گشتاور بیشتری را در سرعت‌های پایین خروجی دهد و برای موقعیت‌هایی که گشتاور بالا مورد نیاز است، مناسب است. به طور گسترده در زمینه‌هایی مانند تجهیزات ماشین ابزار، خطوط تولید خودکار، پرینترهای سه بعدی و غیره استفاده می‌شود.

ویژگی‌های کلیدی

نسخه‌های تک‌قطبی یا دوقطبی ارائه می‌شوند
گواهینامه‌های بین‌المللی متعددی را برای دستگاه‌های الکتریکی و با فناوری بالا ارائه می‌دهد
در نسخه‌های شفت تکی یا دوتایی موجود است
ده سال گارانتی و با اطمینان خرید کنید
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه گام	1.8 درجه
اندازه فریم	57 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	2.8 آمپر
گشتاور نگهدارنده	1250 میلی‌نیوتن متر
مقاومت	0.9 اهم
اندوکتانس	2.5 میلی‌هانری
اینرسی روتور	260 گرم سانتی‌متر مربع
وزن موتور	1.1 کیلوگرم
نسبت کاهش دنده	46.66:1
اتصال	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه

گیربکس

جنس بدنه	فلزی
بلبرینگ در خروجی	بلبرینگ‌های ساچمه‌ای
حداکثر بار شعاعی (12 میلی‌متر از فلنج)	≤250 نیوتن
حداکثر بار محوری شفت	≤100 نیوتن
لقی شعاعی شفت (نزدیک فلنج)	≤0.08 میلی‌متر
لقی محوری شفت	≤0.4 میلی‌متر
لقی برگشتی در حالت بدون بار	≤2.5 درجه

زیرمدل‌ها

طول موتور	طول گیربکس	نسبت	بازده
41 میلی‌متر	48 میلی‌متر	3.6	90%
54 میلی‌متر		4.25	90%
76 میلی‌متر		12.96	80%
83 میلی‌متر		15.3	80%
100 میلی‌متر		18.1	80%
طول‌های مختلف	60 میلی‌متر	46.66	70%
طول‌های مختلف	72 میلی‌متر	55.08، 65.025، 76.77	70%

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت
