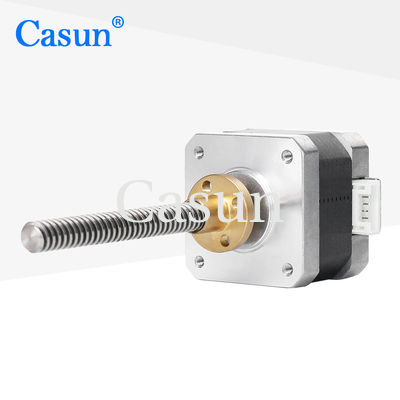

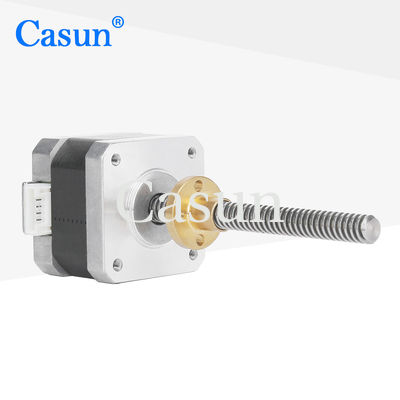

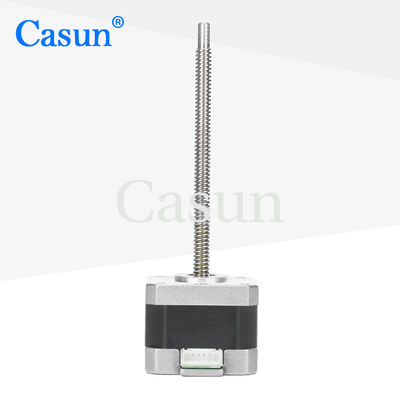

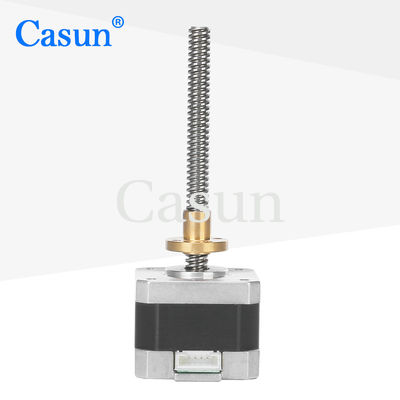

موتور خطی Nema 17 42SHD0003-85NK با 4 پیچ سرب 2 مرحله برای لیزر CNC و چاپگر 3D

موتور خطی Nema 17 42SHD0003-85NK با 4 پیچ سرب 2 مرحله برای لیزر CNC و چاپگر 3D

نام تجاری:	Casun
شماره مدل:	42SHD0003-85NK
مقدار تولیدی:	1 عدد
قیمت:	$12.8-$15
شرایط پرداخت:	L/C، D/A، D/P، T/T
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

گواهی:

CE,ROHS,ISO

زاویه گام:

1.8 درجه

نگه داشتن گشتاور:

260mN.m

فعلی:

طول موتور:

42 میلی متر

شافت پیچ طول 85 میلی متر

ولتاژ نامی:

12 ولت

گشتاور بازدارنده:

12mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 210x190x70mm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

42SHD0003-85NK موتور گام بردار پیچ سرب

موتور خطی Nema 17

موتور مرحله ای 2 فاز

توضیحات محصول

موتور خطی Nema 17 42SHD0003-85NK با 4 پیچ سرب

این موتور مرحله ای دو فاز به طور خاص برای کاربردهای CNC ، لیزر و چاپگر 3D طراحی شده است و دارای یک پیچ سرب داخلی برای تبدیل حرکت خطی مستقیم است.

خلاصه ی محصول

موتور Casun 42×42×34mm NEMA 17 Captive Stepper Motor 0.4A جریان و 0.26N.m گشتاور را با گواهینامه CE ارائه می دهد.این سری موتور های هائیبریدی قدم دهنده باعث ایجاد یک گشتاور قدرتمند در یک فاکتور فرم جمع و جور ایده آل برای برنامه های کاربردی محدود در فضای محدود در حالی که حفظ دقت موقعیت بالا می شود.

ویژگی های کلیدی

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی برای عملکرد قابل اعتماد
شاسی استاندارد NEMA 17 برای یکپارچه سازی آسان
در دسترس در نسخه های تک محور یا دو محور
پیچ سرب ساخته شده در حذف قطعات انتقال خارجی
گواهینامه ایمنی CE و انطباق RoHS
طول سر و پیچ قابل تنظیم
پشتیبانی مهندسی در عرض 48 ساعت در دسترس

ابعاد

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	42 میلی متر
تعداد فاز	مرحله 2
جریان نامی	0.4 A
تورک نگهدارنده	260 mN.m
مقاومت	30 اوم
استحکام	۳۷ mH
بی وقفه ی روتور	۳۸ گرم سانتی متر
وزن موتور	0.2 کیلوگرم
تعداد سربها	4
ارتباط	دوقطبی

مشخصات عملیاتی

حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه
بازي شعاعي شفت	0.02 حداکثر (450 گرم بار)
بازي محوري گره	0.08 حداکثر (450 گرم بار)
حداکثر نیروی شعاعی	28N (20mm از فلنج)
حداکثر نیروی محوری	10N

پیکربندی های موجود

این موتور در طول های مختلف بدن (41 میلی متر، 54 میلی متر، 76 میلی متر، 83 میلی متر، 100 میلی متر) با چندین گزینه قطر پیچ، پیچ و طول برای متناسب با نیازهای خاص برنامه شما در دسترس است.

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل می شود گره های ویژه، پارامترهای پیچ و تاب، ابعاد نصب،سیم های سربی با الزامات خاص، کانکتورها، و بیشتر.

لوازم جانبی اختیاری

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

لطفا روی دکمه "به دست آوردن نقل قول" در زیر کلیک کنید تا نیازهای خود را به ما بگویید
