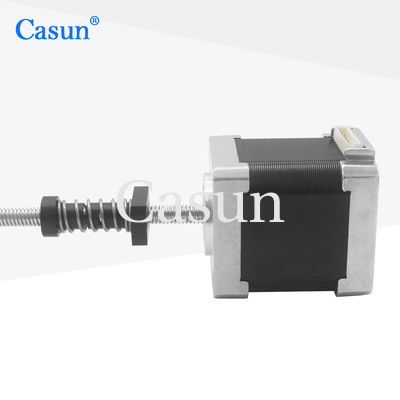

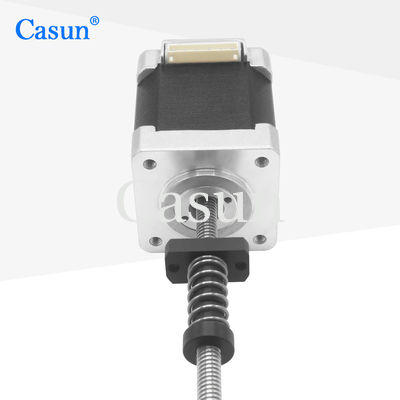

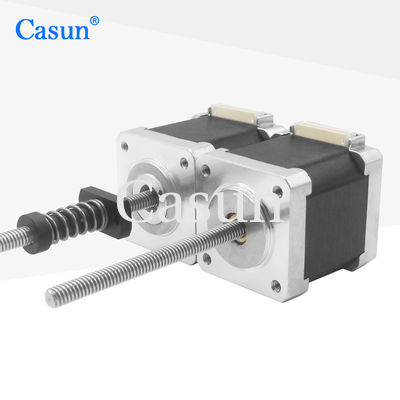

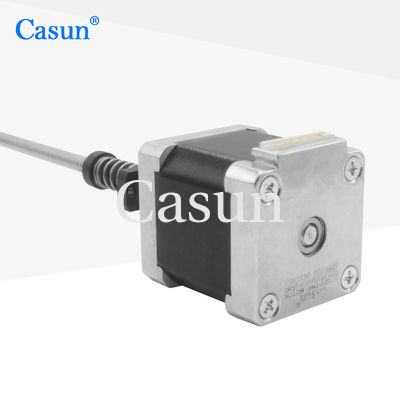

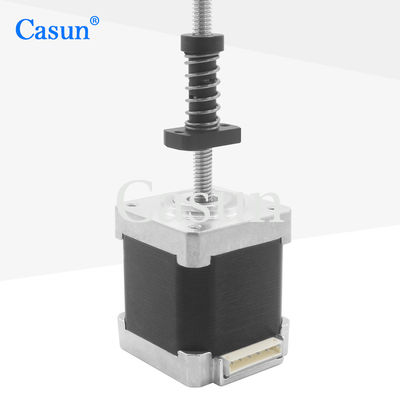

موتور پله‌ای Nema 14 Tr5X2 P1 با گشتاور 360mN.m، موتور پله‌ای هیبریدی با دقت بالا و شفت رزوه شده

موتور پله‌ای Nema 14 Tr5X2 P1 با گشتاور 360mN.m، موتور پله‌ای هیبریدی با دقت بالا و شفت رزوه شده

نام تجاری:	Casun
شماره مدل:	P35SHD0817-150NT
مقدار تولیدی:	5 عدد
قیمت:	$16.28~$18.47
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	10000+کامپیوتر+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

نگه داشتن گشتاور:

360 منگنز

ولتاژ:

4.8 ولت

فعلی:

1.5a

طول بدن:

42 میلی متر

وزن:

0.24 کیلوگرم

مقاومت فاز:

3.2 اهم 10 ٪ （در 20 ℃

طول شفت:

150 میلی متر

فاز:

کلاس عایق:

کلاس B

جزئیات بسته بندی:

کارتن: 38x29x18cm

قابلیت ارائه:

10000+کامپیوتر+ماه

برجسته کردن:

موتور پله‌ای Tr5X2 NEMA 14

موتور پله‌ای P1 NEMA 14

موتور پله‌ای هیبریدی با شفت رزوه شده

توضیحات محصول

موتور پله‌ای Nema 14 TR5X2 P1 - موتور پله‌ای هیبریدی با دقت بالا 360mN.m

موتور پله‌ای هیبریدی Casun Nema 14، گشتاور بالا (360 میلی‌نیوتن‌متر) و دقت استثنایی را در یک بسته فشرده ترکیب می‌کند و آن را برای اتوماسیون، دستگاه‌های پزشکی و سیستم‌های کوچک CNC ایده‌آل می‌سازد. شفت رزوه شده منحصر به فرد TR5×2 (P1) آن امکان ادغام مستقیم پیچ سربی را فراهم می‌کند و نیاز به کوپلینگ‌های اضافی را از بین می‌برد و استحکام سیستم را بهبود می‌بخشد.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار موتور پله‌ای هیبریدی
در نسخه‌های شفت تکی یا دوتایی موجود است
تأییدیه CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	1.5 آمپر
گشتاور نگهدارنده	360 میلی‌نیوتن‌متر
مقاومت	3.2 اهم
اندوکتانس	4.5 میلی‌هانری
اینرسی روتور	57 گرم سانتی‌متر مربع
وزن موتور	0.24 کیلوگرم
اتصال	دوقطبی

مشخصات عملکرد

شرایط عملکرد موتور

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه

مشخصات انکودر

ولتاژ	5 ولت
خروجی	A + A - B + B - Z + Z -

زیرمدل‌ها

راهکارهای سفارشی موتور

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و موارد دیگر است.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت

آماده بحث در مورد الزامات خاص شما هستید؟

لطفاً برای بیان الزامات خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.
