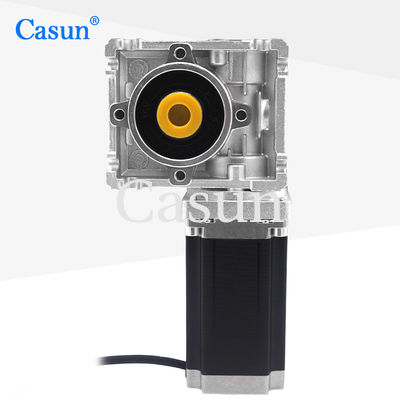

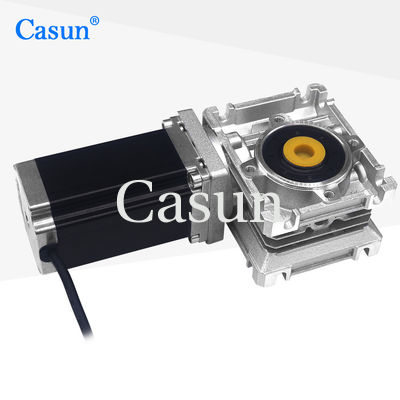

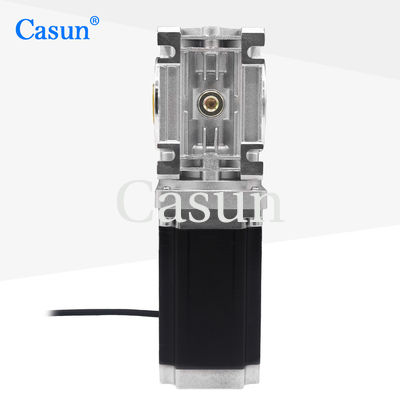

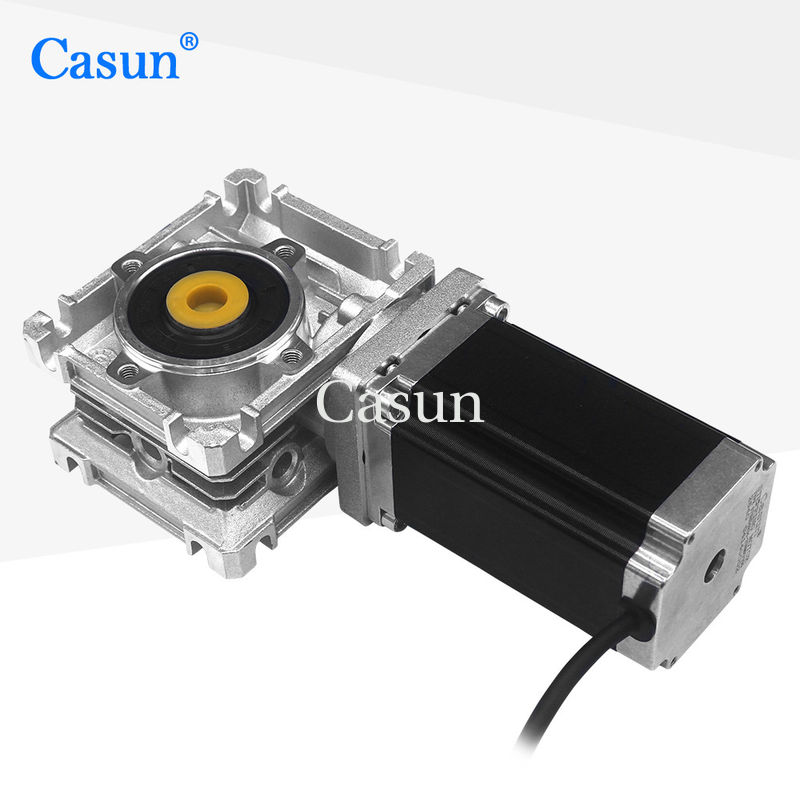

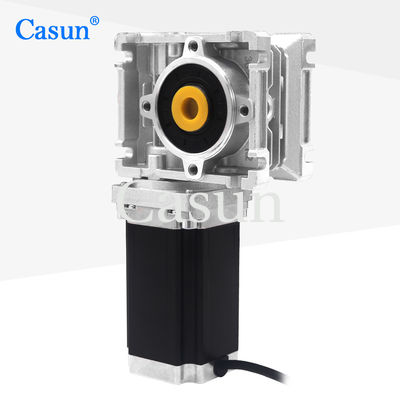

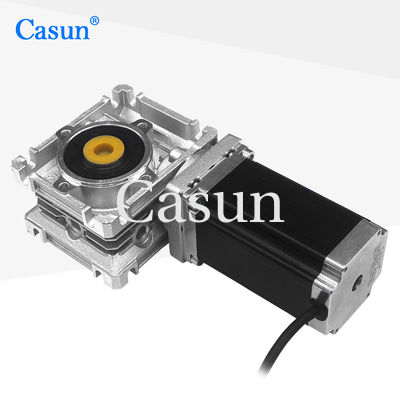

Nema 23 موتور مرحله ای هیبریدی با موتور Worm Gear 56x100mm

نام تجاری:	Casun
شماره مدل:	57SHD4934-20NMRV030
مقدار تولیدی:	1 عدد
قیمت:	$34-$28
شرایط پرداخت:	L/C، D/A، D/P، T/T
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

طول موتور:

55 میلی متر

نام محصول:

موتور پله ای با دنده

فعلی / فاز:

3.0A

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

موتور مرحله ای Nema 23 با دنده کرم,موتور مرحله ای هیبریدی 56x100 میلی متر,موتور پله ای دنده ای NEMA 23

56x100mm hybrid stepper motor

NEMA 23 geared stepper motor

توضیحات محصول

موتورهای پله ای با کیفیت بالا برای ماشین آلات چاپی با CE ISO ROHS

موتور گام بردار گیره دار NEMA 23 3.0N 1KG موتور گام بردار گیربکس برای تجهیزات پزشکی، ماشین آلات چاپی

سری موتور های 56 میلی متری هیبریدی، در اندازه های مختلف، گشتاور قدرتمندی را ارائه می دهند.

استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.

یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	۵۷ میلی متر
تعداد فاز	مرحله 2
جریان نامی	3.0 آمپر
تورک نگهدارنده	3.0 N.m
مقاومت	2.8 om
استحکام	11mH
بی وقفه ی روتور	۶۵۰ گرم-سیمی متر مربع
وزن موتور	1.4 کيلوگرم
نسبت کاهش دنده	20:1
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

جعبه دنده

مواد محفظه: فلز
محموله در خروجی: محموله های توپ
حداکثر بار شعاعی ((۱۲ میلی متر از فلنج):≤۸۰N
حداکثر بار محوری میله: ≤30N
پخش شعاعی گره (نزدیک فلنج):≤0.06mm
بازی محوری گره:≤0.3mm
واکنش در حالت بدون بار:1.5°

منحنی های تورک

مدل های فرعی

طول موتور	طول گیربکس	ریو	کارایی
۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	27.2 میلی متر	3.71	۹۰ درصد
		5.18
	35 میلی متر	13.76	80 درصد
		19.2
		26.8
	42.7 میلی متر	51	۷۰ درصد
		71
		99.5
		139

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

Nema 23 موتور مرحله ای هیبریدی با موتور Worm Gear 56x100mm 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
