Nema 8 موتور مرحله ای غیر اسیر 20x20x27mm 15mN.m نگه داشتن گشتاور 0.65 قدرت DC برای cnc برای XYZ میز کار سه بعدی

Nema 8 موتور مرحله ای غیر اسیر 20x20x27mm 15mN.m نگه داشتن گشتاور 0.65 قدرت DC برای cnc برای XYZ میز کار سه بعدی

نام تجاری:	Casun
شماره مدل:	20SHD0250-100TT
مقدار تولیدی:	1 عدد
قیمت:	$9.94-$12.8
شرایط پرداخت:	L/C، D/A، D/P، T/T
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فعلی:

0.6 آمپر

نگه داشتن گشتاور:

32mN.m

زاویه پله:

1.8 درجه

فاز:

ولتاژ نامی:

5.4 ولت

گشتاور بازدارنده:

3mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای Nema 8 20x20x27mm

موتور مرحله ای غیر مقید 15mN.m

موتور مرحله ای برای کارفرمای CNC XYZ

توضیحات محصول

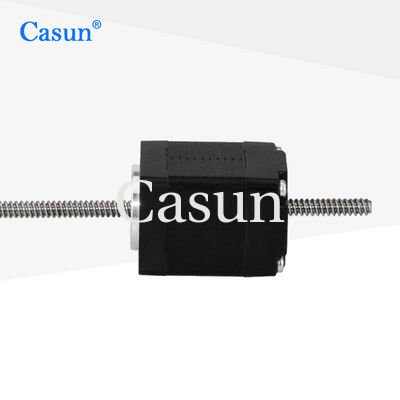

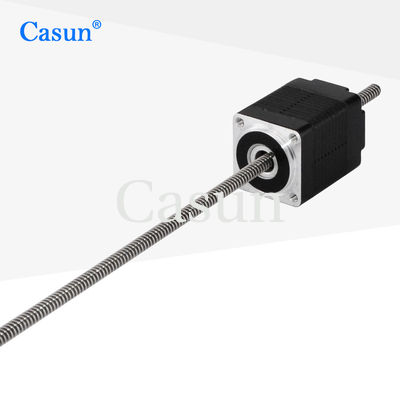

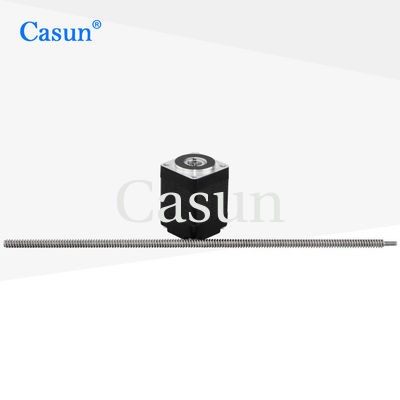

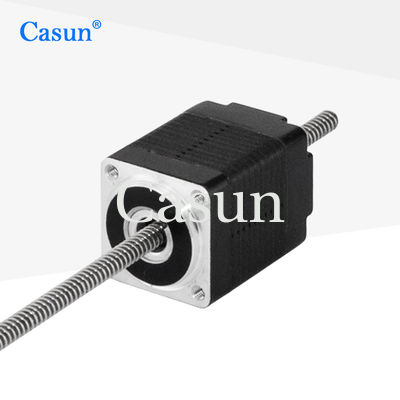

موتور پله‌ای NEMA 8 غیر نگهدارنده با پیچ سربی

20x20x27 میلی‌متر، گشتاور نگهدارنده 32 میلی‌نیوتن متر، توان DC 0.6 آمپر برای کاربردهای میز کار سه‌بعدی CNC و XYZ

مرور کلی محصول

موتور پله‌ای دو قطبی غیر نگهدارنده Casun با پیچ سربی TR5x2، عملکرد قابل اعتماد برای کاربردهای موقعیت‌یابی دقیق را ارائه می‌دهد. این موتور پله‌ای NEMA 8 از طریق پیچ سربی، ابعاد فشرده را با گشتاور نگهدارنده قدرتمند 32 میلی‌نیوتن متر ترکیب می‌کند.

ویژگی‌های کلیدی

نسخه‌های دو قطبی یا تک قطبی موجود است
ساختار هیبریدی پله‌ای برای عملکرد روان
در نسخه‌های شفت تکی یا دوتایی موجود است
تأییدیه CE و RoHS برای تضمین کیفیت
سفارشی‌سازی در صورت درخواست موجود است

مشخصات موتور

پارامتر	مشخصات
زاویه گام	1.8 درجه
اندازه فریم	20 میلی‌متر
تعداد فازها	2 فاز
جریان نامی	0.6 آمپر
گشتاور نگهدارنده	32 میلی‌نیوتن متر
مقاومت	9.0 اهم
اندوکتانس	3.2 میلی‌هانری
اینرسی روتور	3.5 گرم سانتی‌متر مربع
وزن موتور	0.08 کیلوگرم
پیچ سربی	TR5x2
اتصال	دو قطبی

مشخصات عملیاتی

پارامتر	مشخصات
حداکثر دما	80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیس	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 میلی‌متر (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 میلی‌متر (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
20SHD0304	18 میلی‌نیوتن متر	1.8 درجه	28 میلی‌متر	شفت گرد - 20 میلی‌متر	0.6 آمپر
20SHD0250	32 میلی‌نیوتن متر	1.8 درجه	38 میلی‌متر	شفت گرد - 20 میلی‌متر	0.6 آمپر
20SHD0101	30 میلی‌نیوتن متر	1.8 درجه	42 میلی‌متر	شفت گرد - 20 میلی‌متر	0.8 آمپر

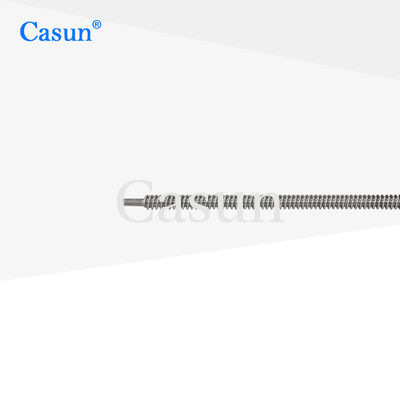

گزینه‌های پیچ سربی

طول بدنه	قطر پیچ	گام	طول پیچ
20 میلی‌متر، 34 میلی‌متر، 40 میلی‌متر، 48 میلی‌متر، 60 میلی‌متر	5 میلی‌متر، 8 میلی‌متر، 6.35 میلی‌متر	2 میلی‌متر، 1.27 میلی‌متر، 3.175 میلی‌متر، 6.35 میلی‌متر، 6.5 میلی‌متر	20-1000 میلی‌متر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با نیازهای خاص شما سفارشی کنیم. محتوای سفارشی شامل موارد زیر است اما محدود به آن‌ها نیست: شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و موارد دیگر.

گزینه‌های سفارشی‌سازی موجود:

انکودر | ترمز | گیربکس | شفت

لطفاً برای بیان الزامات خاص خود، روی دکمه "دریافت قیمت" در زیر کلیک کنید.
