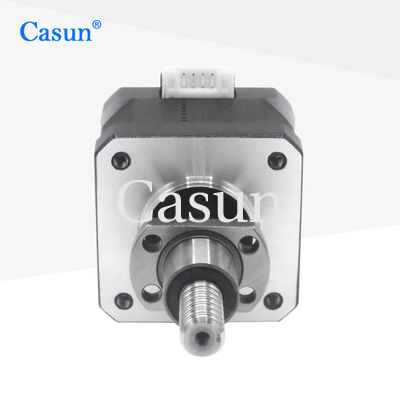

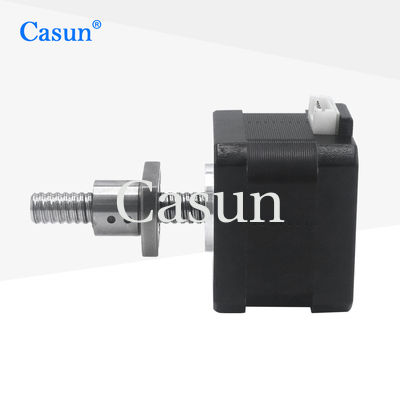

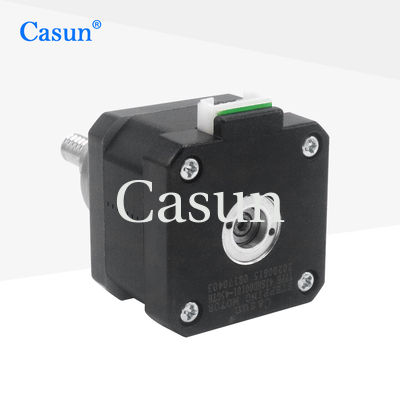

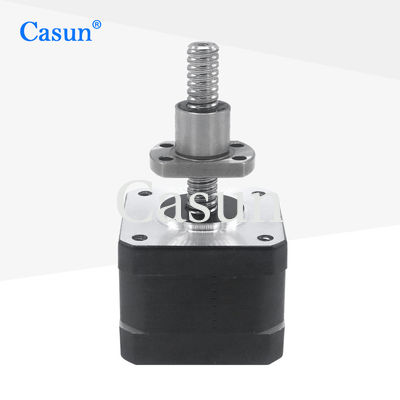

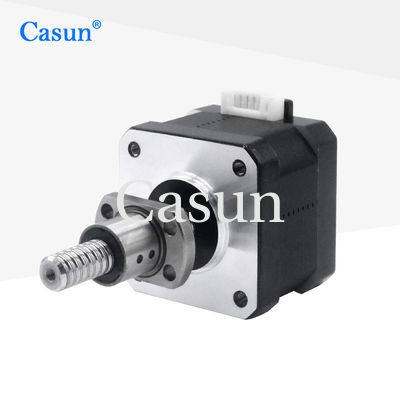

موتور پله ای NEMA 17 42x42mm با موتور محرک خطی SFK0802

موتور پله ای NEMA 17 42x42mm با موتور محرک خطی SFK0802

نام تجاری:	Casun
شماره مدل:	42SHD00101-45GTH
مقدار تولیدی:	1 کامپیوتر
قیمت:	$9.68-$14
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROSH,ISO

طول پیچ:

45 میلی متر

Customized:

The motor can be designed &manufactured with customized request.

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

42x42mm NEMA 17 Ball Screw

NEMA 17 Ball Screw Stepper Motor

موتور محرک خطی SFK0802

توضیحات محصول

ساختار محرک بال اسکرو NEMA 17 مقاومت اصطکاکی کمی دارد.

این می تواند به راندمان حرکتی و راندمان مکانیکی بالاتری دست یابد و همچنین برای کاهش مصرف انرژی سیستم درایو مفید است.

امکانات:

نسخه های دوقطبی یا تک قطبی موجود است
طراحی ساختار ساده و فشرده برای نصب و نگهداری آسان.
موجود در نسخه های تک یا دو شفت
دقت بالا، راندمان بالا، مقاومت پیچشی خوب و نصب آسان
سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	42 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	1.68A
نگه داشتن گشتاور	320 mN.m
مقاومت	1.5 میلی متر
اندوکتانس	2.5 میلی ساعت
اینرسی روتور	38 گرم در سانتی متر مربع
وزن موتور	0.23 کیلوگرم
پیچ سرب	بال اسکرو SFK0802
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

شفت رادیال پخش: 0.02 حداکثر.(450 گرم بار)

پخش محوری شفت: 0.08 حداکثر.(450 گرم بار)

حداکثرنیروی شعاعی: 28 نیوتن (20 میلی متر از فلنج)

حداکثرنیروی محوری): 10N

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول موتور	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

دانلود

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند،

ما می توانیم موتور را با توجه به نیاز شما سفارشی کنیم

محتوای سفارشی شامل شفت‌های خاص، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سرب با الزامات خاص، اتصال‌دهنده‌ها و غیره است.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

موتور پله ای NEMA 17 42x42mm با موتور محرک خطی SFK0802 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
