| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROSH,ISO |
| شماره مدل | 42SHD4034-24BH-HP42 |

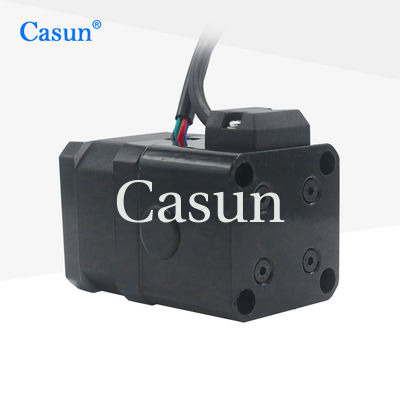

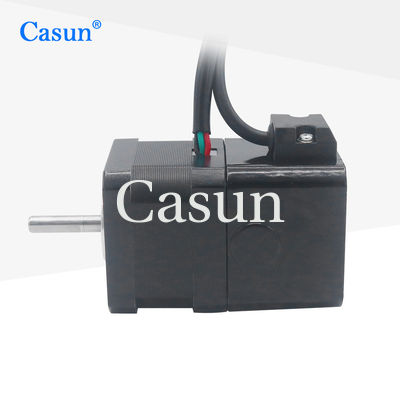

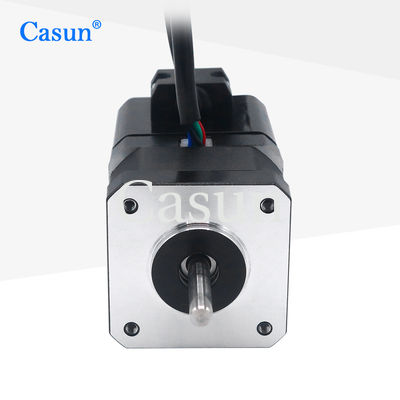

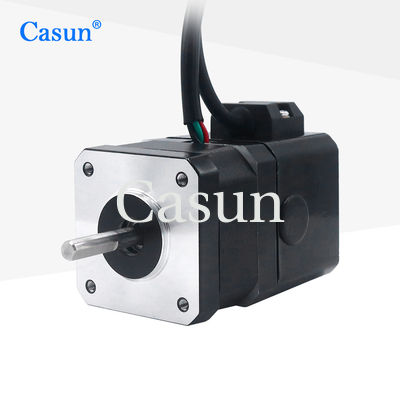

در طیف وسیعی از اندازه‌ها، سری موتورهای پله‌ای هیبریدی 42 میلی‌متری، گشتاور نگهداری قوی را فراهم می‌کند.
برای کاهش لرزش و ایجاد وضوح گام بیشتر، با درایور میکرو استپینگ استفاده کنید.
یک نسخه استاندارد را انتخاب کنید یا یک نسخه پیکربندی شده خاص را درخواست کنید.
امکانات:
|
فرشته قدم
|
1.8 درجه |
|
اندازه فریم
|
42 میلی متر |
|
تعداد فاز
|
2 فاز |
|
جریان رتبه بندی شده
|
1.2 A |
|
نگه داشتن گشتاور
|
300mN.m |
|
مقاومت
|
5.0 om |
|
اندوکتانس
|
6.2 میلی ساعت |
|
اینرسی روتور
|
38 گرم در سانتی متر مربع |
|
وزن موتور
|
0.42 کیلوگرم |
|
تعداد سرنخ ها
|
4 |
|
ارتباط
|
دوقطبی |
زاویه گام: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتی گراد
دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد
محدوده رطوبت (%): 85% یا کمتر، غیر متراکم
عایق سیم مگنت: کلاس B 130 درجه سانتیگراد
مقاومت عایق: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
| مدل کازون | مدل عمومی | زاویه گام | طول موتور | جریان رتبه بندی شده | نگه داشتن گشتاور |
| 0.9 درجه | |||||
| 42SHB4002-17 | 17HM08-1204S | 0.9 درجه | 20 میلی متر | 1.2 A | 0.11 نیوتن متر |
| 42SHB0303-22 | _ | 0.9 درجه | 34 میلی متر | 0.5A | 0.24 نیوتن متر |
| 42SHB0509-24B | 17HM15-0904S | 0.9 درجه | 40 میلی متر | 0.9 A | 0.35 نیوتن متر |
| 42SHB4608-24B1 | 17HM19-2004S | 0.9 درجه | 48 میلی متر | 2.0 A | 0.46 نیوتن متر |
| 1.8 درجه | |||||
| 42SHD4950-20B | 17HS08-1004S | 1.8 درجه | 20 میلی متر | 1.0 A | 0.13 نیوتن متر |
| 45SHD0513-20B | _ | 1.8 درجه | 26 میلی متر | 1.2A | 0.26 نیوتن متر |
| 42SHD0008-24 | 17HS-0316S | 1.8 درجه | 34 میلی متر | 0.3 A | 0.16 نیوتن متر |
| 42SHD4003-20B | 17HS13-0404S1 | 1.8 درجه | 34 میلی متر | 0.4 A | 0.26 نیوتن متر |
| 42SHD4046-24 | 17HS13-1334S | 1.8 درجه | 34 میلی متر | 1.33 A | 0.22 نیوتن متر |
| 42SHD0217-24B | 17HS4401 | 1.8 درجه | 40 میلی متر | 1.5 A | 0.5 نیوتن متر |
| 42SHD0192-24B | 17HS15-1504S1 | 1.8 درجه | 40 میلی متر | 1.5 A | 0.45 نیوتن متر |
| 42SHD0134-22B | 17HS15-1704S | 1.8 درجه | 40 میلی متر | 1.7 A | 0.44 نیوتن متر |
| 42SHD0285-24B | 17HS15-0404S | 1.8 درجه | 40 میلی متر | 0.4 A | 0.4 نیوتن متر |
| 42SHD4425-24B | 17HS19-2004S1 | 1.8 درجه | 48 میلی متر | 2.0 A | 0.59 نیوتن متر |
| 42SHD4463-24B | 42BYGHW811 | 1.8 درجه | 48 میلی متر | 2.5 A | 0.48 نیوتن متر |
| 42SHD0450-20BH | 17HS8401S | 1.8 درجه | 48 میلی متر | 1.8A | 0.52 نیوتن متر |
| 42SHD4813-24B | 17HS24-2104S | 1.8 درجه | 60 میلی متر | 2.1 A | 0.8 نیوتن متر |
