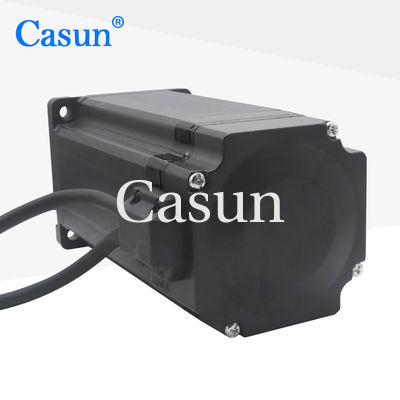

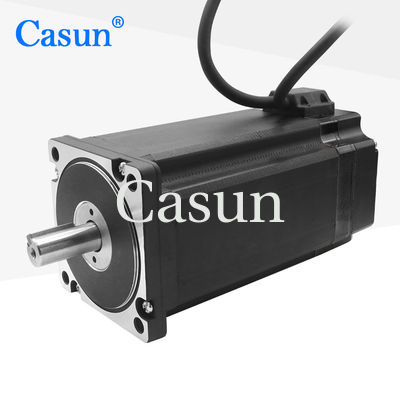

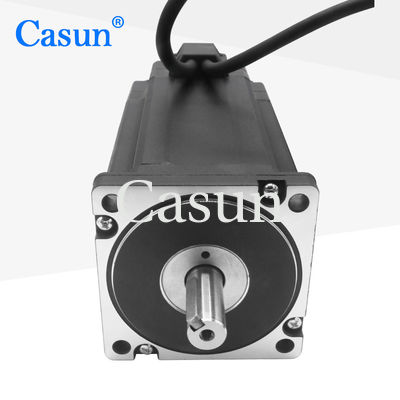

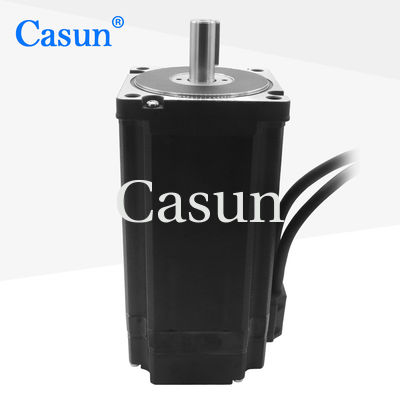

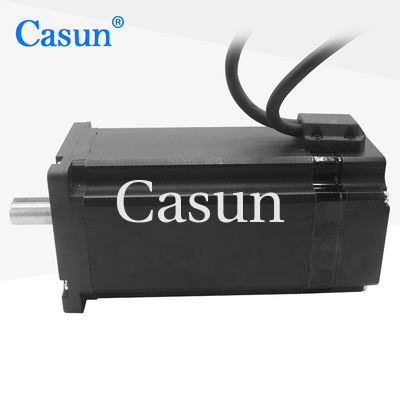

موتور 12 نیوتن متری NEMA 34 حلقه بسته 1000CPR 86 موتور پله ای CNC شفت 34 میلی متر

موتور 12 نیوتن متری NEMA 34 حلقه بسته 1000CPR 86 موتور پله ای CNC شفت 34 میلی متر

نام تجاری:	Casun
شماره مدل:	86SHD4509-34QH
مقدار تولیدی:	1 عدد
قیمت:	$49-$59
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی / فاز:

6 آمپر

نگه داشتن گشتاور:

12 نیوتن متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29x18cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

12Nm NEMA 34 موتور حلقه بسته

1000CPR 86 موتور مرحله ای CNC

NEMA 34 موتور حلقه بسته 1000CPR

توضیحات محصول

موتور حلقه بسته NEMA 34 با گشتاور 12 نیوتن متر، انکودر 1000CPR، موتور پله‌ای CNC 86، شفت 34 میلی‌متری

موتور پله‌ای حلقه بسته Nema 34 با گشتاور 12 نیوتن متر، انکودر 1000CPR، 6 آمپر، 2 فاز، موتور پله‌ای CNC 86، شفت 34 میلی‌متری. سری موتورهای پله‌ای هیبریدی 42 میلی‌متری، گشتاور نگهدارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهند. برای کاهش لرزش و دستیابی به وضوح پله‌ای بالاتر، با درایور میکرو استپینگ استفاده کنید. یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست دهید.

ویژگی‌های کلیدی

نسخه‌های دو قطبی یا تک قطبی موجود است
ساختار موتور پله‌ای هیبریدی
در نسخه‌های شفت تکی یا دوتایی موجود است
تأییدیه CE و RoHS
سفارشی‌سازی بر اساس درخواست

ابعاد

مشخصات موتور

مشخصه	مقدار
زاویه پله	1.8 درجه
اندازه فریم	86 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	6 آمپر
گشتاور نگهدارنده	12 نیوتن متر
مقاومت	0.69 اهم
اندوکتانس	7.2 میلی‌هانری
اینرسی روتور	3600 گرم سانتی‌متر مربع
وزن موتور	5.5 کیلوگرم
پالس انکودر	1000
اتصال	دو قطبی

مشخصات عملیاتی

موتور

زاویه پله: 1.8 درجه
حداکثر دما: حداکثر 80 درجه سانتی‌گراد
دمای محیط: -20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی: -20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت: 85% یا کمتر، بدون میعان
عایق سیم مغناطیسی: کلاس B 130 درجه سانتی‌گراد
مقاومت عایق: 100 مگا اهم در 500 ولت DC
استحکام دی‌الکتریک: 500 ولت DC برای 1 دقیقه

انکودر

ولتاژ: 5 ولت
خروجی: A + A - B + B - Z + Z -

زیرمدل‌ها

مدل	گشتاور نگهدارنده	زاویه پله	طول	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های خروجی با الزامات ویژه، کانکتورها و غیره است.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
