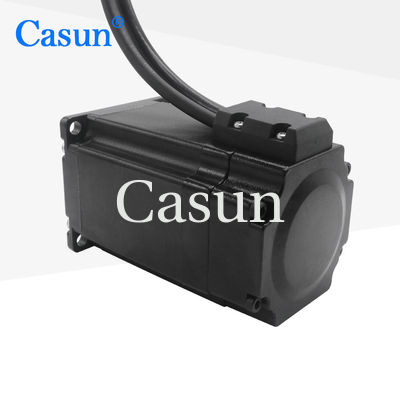

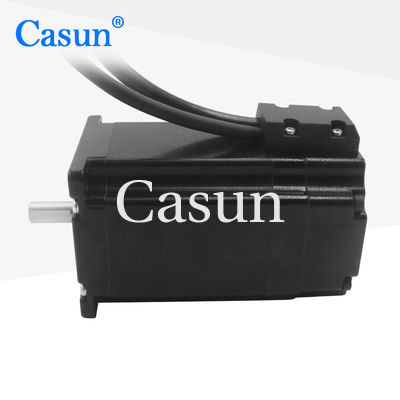

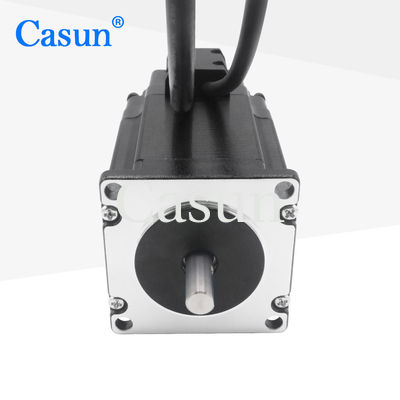

موتور پله ای هیبریدی 2NM 76mm NEMA 23 Closed Loop 2500ppr

موتور پله ای هیبریدی 2NM 76mm NEMA 23 Closed Loop 2500ppr

نام تجاری:	Casun
شماره مدل:	57SHD4816-20BQH
مقدار تولیدی:	1 عدد
قیمت:	$23.94-$28.34
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

3 آمپر

نگه داشتن گشتاور:

2000mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

برجسته کردن:

76mm NEMA 23 موتور حلقه بسته,2NM NEMA 23 موتور حلقه بسته,موتور مرحله ای هیبریدی 2500ppr

2NM NEMA 23 Closed Loop Motor

2500ppr Hybrid Stepper Motor

توضیحات محصول

Nema 23 موتور مرحله ای حلقه بسته 57X57MM 76mm موتور مرحله ای 2.0NM 2500ppr موتور مرحله ای هیبریدی حلقه بسته

42mm Hybrid Stepper Motor Series دارای یک گشتاور قدرتمند در اندازه های مختلف است.

استفاده با یک درایور کوچک برای کاهش لرزش و دستیابی به وضوح بالاتر.

یک نسخه پایه را انتخاب کنید یا تنظیمات سفارشی خود را درخواست کنید.

ویژگی ها:

نسخه های دوقطبی یا تک قطبی در دسترس است
ساخت مرحله ای هیبریدی
در دسترس در نسخه های تک یا دو شاخه
تایید CE و RoHS
سفارشی سازی بر اساس درخواست

ابعاد

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	۵۷ میلی متر
تعداد فاز	مرحله 2
جریان نامی	3 آمپر
تورک نگهدارنده	2000mNm
مقاومت	0.95 اوم
استحکام	3.6mH
بی وقفه ی روتور	460g-cm2
وزن موتور	1.1 کیلوگرم
D شفت	20 میلی متر
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

بازي شعاعي شفت:0.02 حداکثر (450g بار)

بازي محوري گره:0.08 حداکثر (450g بار)

حداکثر نیروی شعاعی: 28N (20mm از فلنج)

حداکثر نیروی محوری: 10N

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	زاویه گام	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8°	20 میلی متر	D شفت 20 میلی متر	1.0A
42SHD4003	0.26N.m	1.8°	۳۴ میلی متر	D شفت 20 میلی متر	0.4A
42SHD0261	0.45N.m	1.8°	۴۰ میلی متر	D شفت 20 میلی متر	1.68A
42SHD4425	0.59N.m	1.8°	۴۸ میلی متر	D گره 24 میلی متر	2.0A
42SHD4813	0.8N.m	1.8°	۶۰ میلی متر	D گره 24 میلی متر	2.1A

طول بدن	قطر پیچ	ارتفاع	طول پیچ
20 میلی متر ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر	5	2	20 تا 1000 میلی متر
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:
رمزگذاری کننده، ترمز کننده، جعبه گیربکس، شاخه.

موتور پله ای هیبریدی 2NM 76mm NEMA 23 Closed Loop 2500ppr 1

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
