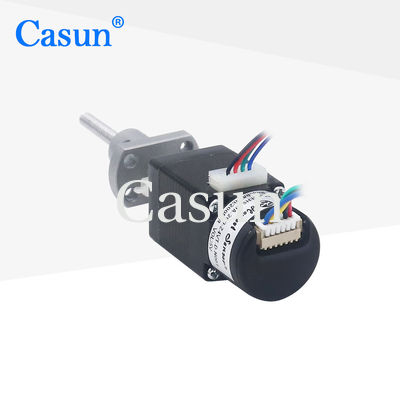

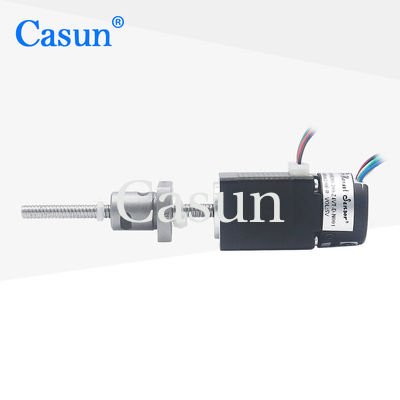

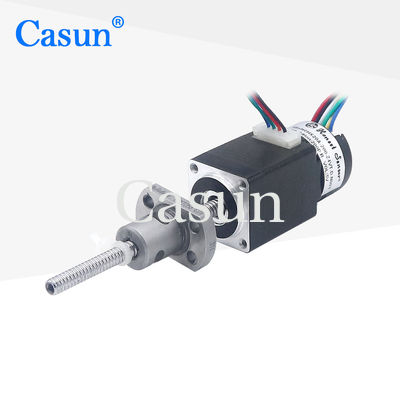

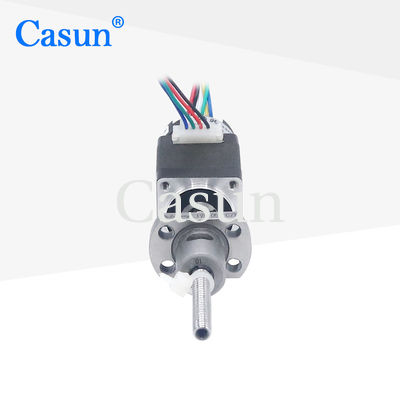

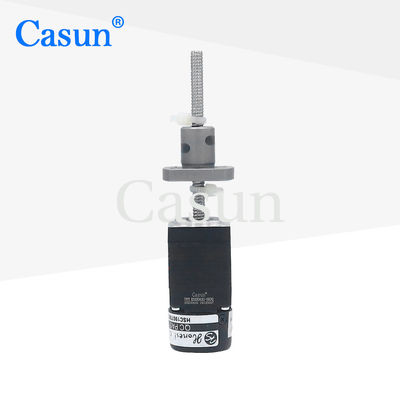

کاسون 0.5A بال اسکرو استپر موتور نما 8 برای ابزار طراحی

کاسون 0.5A بال اسکرو استپر موتور نما 8 برای ابزار طراحی

نام تجاری:	Casun
شماره مدل:	B20SHD4351-56GPQ
مقدار تولیدی:	1 عدد
قیمت:	$24.94-$35
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

زاویه پله:

1.8 درجه

فاز:

ولتاژ نامی:

2.55 ولت

فعلی:

0.5A

نگه داشتن گشتاور:

14mN.m

گشتاور بازدارنده:

2mN.m

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

0.5A موتور مرحله ای با پیچ توپ

موتور مرحله ای با پیچ توپ Nema 8

موتور Casun 0.5A Stepper

توضیحات محصول

موتور پله‌ای Casun 0.5A با پیچ توپی Nema 8 برای ابزار طراحی

موتور پله‌ای Nema 8 با گشتاور 14mN.m و جریان 0.5A با پیچ توپی L200/250/300MM برای ابزار طراحی. سری موتور پله‌ای هیبریدی 42 میلی‌متری، گشتاور نگهدارنده قدرتمندی را در اندازه‌های مختلف ارائه می‌دهد. برای کاهش لرزش و دستیابی به وضوح پله‌ای بالاتر، از درایور میکرو استپینگ استفاده کنید. یک نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست کنید.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار موتور پله‌ای هیبریدی
موجود در نسخه‌های شفت تکی یا دوتایی
تأیید شده توسط CE و RoHS
سفارشی‌سازی بر اساس درخواست

ابعاد

مشخصات موتور

مشخصه	مقدار
زاویه پله	1.8 درجه
اندازه فریم	20 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	0.5 آمپر
گشتاور نگهدارنده	14mN.m
مقاومت	5.5 اهم
اندوکتانس	1.5mH
اینرسی روتور	2g-cm²
وزن موتور	0.08 کیلوگرم
پیچ سربی	SF0401
اتصال	دوقطبی

مشخصات عملیاتی

پارامتر	مشخصه
زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه
لقی شعاعی شفت	حداکثر 0.02 (بار 450 گرم)
لقی محوری شفت	حداکثر 0.08 (بار 450 گرم)
حداکثر نیروی شعاعی	28 نیوتن (20 میلی‌متر از فلنج)
حداکثر نیروی محوری	10 نیوتن

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13N.m	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26N.m	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45N.m	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59N.m	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8N.m	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیازهای شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره است.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت

لطفاً برای بیان الزامات خود و دریافت قیمت سفارشی، روی دکمه زیر کلیک کنید.

دریافت قیمت
