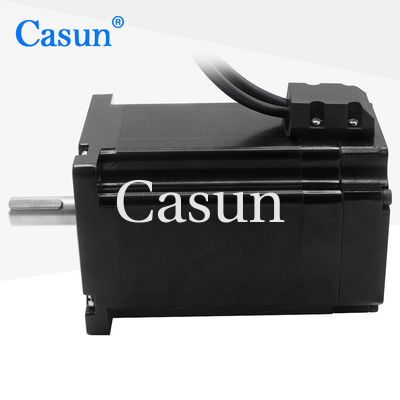

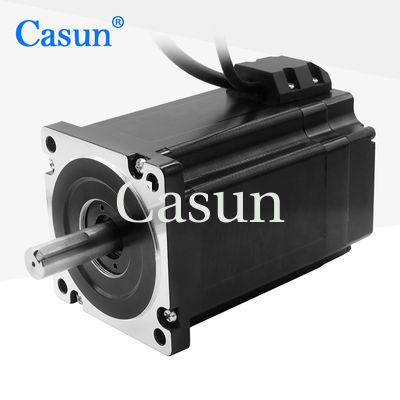

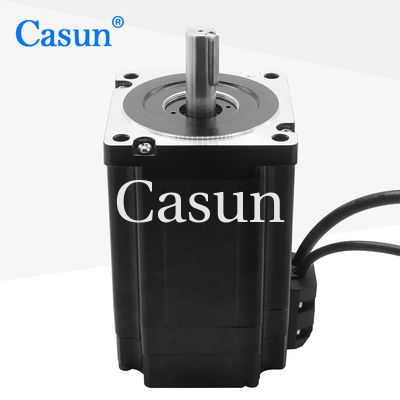

موتور حلقه بسته 86X86mm NEMA 34 HBS86H 8.5Nm 37mm شفت 6A 3.24V DC

موتور حلقه بسته 86X86mm NEMA 34 HBS86H 8.5Nm 37mm شفت 6A 3.24V DC

نام تجاری:	Casun
شماره مدل:	86SHD4317-37QH+HBS86H
مقدار تولیدی:	1 کامپیوتر
قیمت:	$84-$90
شرایط پرداخت:	D/A، T/T، L/C، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی / فاز:

6 آمپر

نگه داشتن گشتاور:

8.5 نیوتن متر

Customized:

The motor can be designed &manufactured with customized request.

جزئیات بسته بندی:

کارتن: 38x29x18cm

برجسته کردن:

موتور حلقه بسته NEMA 34

موتور حلقه بسته شفت 37 میلی متر

موتور پله ای حلقه بسته DC 3.24 ولت

توضیحات محصول

موتور حلقه بسته Casun 86X86mm NEMA34 +HBS86H 8.5Nm 37mm شفت DC Stepper Motor 6A 3.24V

Nema23 57MMX57MM هیبریدی پله ای حلقه بسته موتور 2.5A 3V DC 1.2Nm 25mm شفت برای CNC SMT

سری موتورهای پله ای هیبریدی 42 میلی متری، گشتاور نگهداری بالایی را در طیف وسیعی از اندازه ها فراهم می کند.

برای از بین بردن لرزش و دستیابی به وضوح گام بالاتر، با درایور میکرو استپینگ استفاده کنید.

یک نسخه پایه را انتخاب کنید یا یک پیکربندی سفارشی درخواست کنید.

امکانات:

آنجاهستنددوقطبیوتک قطبینسخه هادر دسترس.

رااستپرترکیبیساخت و ساز

گواهینامه های CE و RoHS در دسترس هستند.

سفارشی سازی در صورت درخواست

ابعاد

مشخصات موتور

فرشته قدم	1.8 درجه
اندازه فریم	86 میلی متر
تعداد فاز	2 فاز
جریان رتبه بندی شده	6 آمپر
نگه داشتن گشتاور	8.5 نیوتن متر
مقاومت	0.54 اهم
اندوکتانس	5.0mH
اینرسی روتور	2700 گرم - سانتی متر مربع
وزن موتور	3.8 کیلوگرم
رمزگذار Pulsh	1000
ارتباط	دوقطبی

مشخصات عملیاتی

موتور

زاویه گام: 1.8 درجه

حداکثر دما: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتی گراد

دمای نگهداری -20: درجه سانتیگراد تا 100 درجه سانتیگراد

محدوده رطوبت (%): 85% یا کمتر، غیر متراکم

عایق سیم مگنت: کلاس B 130 درجه سانتیگراد

مقاومت عایق: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

رمزگذار

ولتاژ: 5 ولت

خروجی: A + A - B + B -

منحنی های گشتاور

مدل های فرعی

مدل	نگه داشتن گشتاور	زاویه گام	طول	نوع شفت	جریان رتبه بندی شده
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی متر	شفت D-20 میلی متر	1.0A
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی متر	شفت D-20 میلی متر	0.4A
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی متر	شفت D-20 میلی متر	1.68A
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی متر	شفت D-24 میلی متر	2.0A
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی متر	شفت D-24 میلی متر	2.1A

دانلود

اگر موتور اصلی ما نیازهای شما را برآورده نمی کند، ممکن است موتور را مطابق با مشخصات شما سفارشی کنیم.

شفت های منحصر به فرد، پارامترهای سیم پیچ، اندازه گیری های نصب، سیم های سربی با نیازهای منحصر به فرد، اتصالات و غیره نمونه هایی از محتوای سفارشی شده هستند.

گزینه ها:
رمزگذار |ترمز |گیربکس |شفت

موتور حلقه بسته 86X86mm NEMA 34 HBS86H 8.5Nm 37mm شفت 6A 3.24V DC 1

لطفا روی " کلیک کنیدیک نقل قول دریافت کنیددکمه زیر را فشار دهید تا نیازهای خود را به ما بگویید.
