کیت موتور پله ای حلقه بسته 5A NEMA 34 4 موتور 4 درایور 4 منبع تغذیه 1 ماخ 3

کیت موتور پله ای حلقه بسته 5A NEMA 34 4 موتور 4 درایور 4 منبع تغذیه 1 ماخ 3

نام تجاری:	Casun
شماره مدل:	86HS12N+HB860H
مقدار تولیدی:	1 عدد
قیمت:	$443-$450
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.2 درجه

نگه داشتن گشتاور:

12 نیوتن متر

فعلی:

طول موتور:

188 میلی متر

شفت:

طول 33 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

Nema 34 موتور مرحله ای حلقه بسته

5A موتور مرحله ای حلقه بسته

توضیحات محصول

5A NEMA 34 کیت موتور مرحله ای حلقه بسته - 4 موتور، 4 راننده، 4 منبع برق، 1 Mach3

خلاصه ی محصول

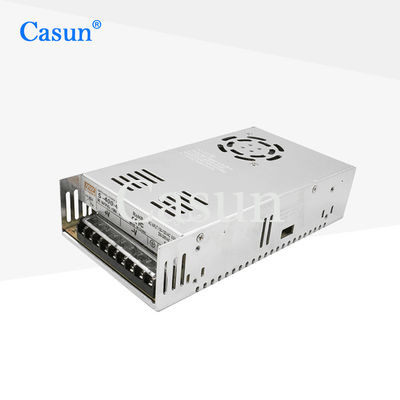

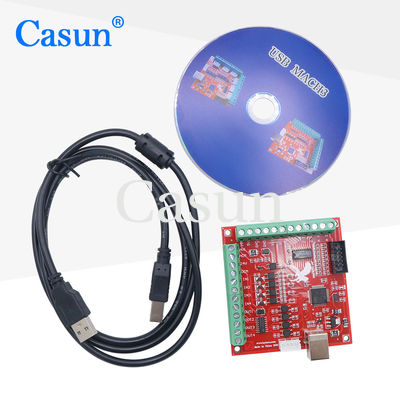

5A 86×86×188mm NEMA 34 بسته حلقه موتور مرحله ای شامل 4 موتور، 4 راننده، 4 منبع تغذیه، و 1 کنترل کننده Mach3.

موتور مرحله ای NEMA 34 با رمزگذاری مغناطیسی (86 × 86 × 188mm ، 5A) باعث ایجاد یک گشتاور قدرتمند در اندازه های مختلف می شود.استفاده با یک راننده میکرو استپینگ برای کاهش لرزش و دستیابی به وضوح بالاتر مرحلهدر دسترس در نسخه های پایه یا پیکربندی های سفارشی.

تورک بالا و دقت بالا
ایده آل برای تجهیزات صنعتی و الکترونیک
در دسترس در نسخه های تک یا دو شاخه
در چين 12 سال کار کرده و به بيش از 800 مشتري خدمت کرده
تولیدات حرفه ای تحقیق و توسعه

ظاهر

ابعاد

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	86 میلی متر
تعداد فاز	مرحله 2
جریان نامی	5A
تورک نگهدارنده	12 ن.م
مقاومت	1.1 اوم
استحکام	7.5 میلی متری اچ
بی وقفه ی روتور	۳۶۰۰ گرم سانتی متر
وزن موتور	5.5 کیلوگرم
تعداد سربها	4
ارتباط	دوقطبی

مشخصات عملیاتی

زاويه گام:1.8°

حداکثر دمای:حداکثر 80 درجه سانتیگراد

دمای محیط:-20 تا 50 درجه سانتیگراد

دمای ذخیره سازی:-20 تا 100 درجه سانتیگراد

محدوده رطوبت:85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی:کلاس B 130 درجه سانتیگراد

مقاومت عایق بندی:100M Ohm در 500 VDC

قدرت دی الکتریک:500 VDC برای 1 دقیقه

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	جریان نامی	مقاومت در هر فاز	نفوذ در هر فاز	چرخش بازدارنده	جاودانگی روتور	سیم سرب	طول موتور
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	۲۸۰ گرم سانتی متر	4	45 میلی متر
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	۴۵۰ گرم سانتی متر	4	56 میلی متر
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 میلیاهرت	120 mN.m	۵۸۰ گرم سانتی متر	4	86 میلی متر
60SHD6602	2500 mN.m	3A	1.55 Ω	3.7 میلیاهرت	120 mN.m	۵۸۰ گرم سانتی متر	4

گزینه های سفارشی سازی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم.

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت

لطفاً دکمه "به دست آوردن نقل قول" زیر را کلیک کنید تا نیازهای خود را به ما بگویید.
