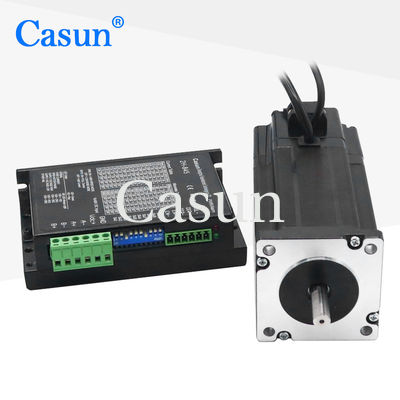

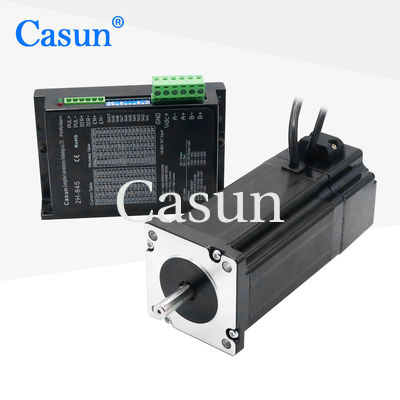

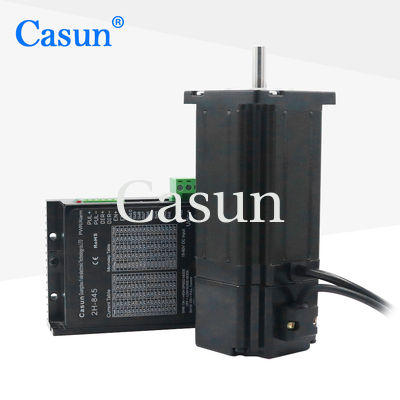

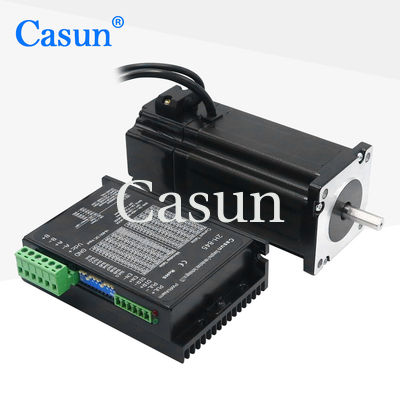

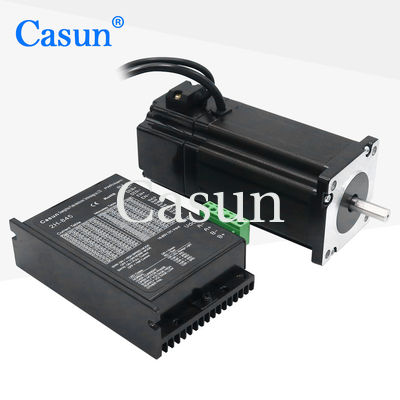

موتور پله ای ترمز نما 24 4.1 نیوتن متر 1.5 کیلوگرم شفت طول 24 میلی متر

موتور پله ای ترمز نما 24 4.1 نیوتن متر 1.5 کیلوگرم شفت طول 24 میلی متر

نام تجاری:	Casun
شماره مدل:	60shd4701-24BH-HP60
مقدار تولیدی:	1 عدد
قیمت:	$26.46-$50.46
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

4.1 نیوتن متر

فعلی:

طول موتور:

100 میلی متر

شفت:

طول 24 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور پله ای ترمز Nema 24

24 میلی متر موتور پله بردار شافت ترمز

توضیحات محصول

موتور استپر ترمز Nema 24 با گشتاور 4.1 نیوتن متر، وزن 1.5 کیلوگرم و شفت 24 میلی‌متری

موتور استپر ترمز Casun Nema24 با گشتاور 4.1 نیوتن متر و وزن 1.5 کیلوگرم. موتور استپر NEMA 24 با ترمز 60×60×100 میلی‌متر و جریان 3.5 آمپر. موتور استپر هیبریدی NEMA 24 در اندازه‌های مختلف، گشتاور نگهدارنده قدرتمندی را ارائه می‌دهد. برای کاهش لرزش و دستیابی به وضوح پله‌ای بالاتر، از درایور میکرو استپینگ استفاده کنید. نسخه پایه را انتخاب کنید یا پیکربندی سفارشی خود را درخواست دهید.

ویژگی‌های کلیدی

گشتاور بالا و دقت بالا
برای تجهیزات صنعت پیشرفته و صنعت الکترونیک
در نسخه‌های شفت تکی یا دوتایی موجود است
12 سال سابقه فعالیت در چین و خدمت به بیش از 800 مشتری
تولید و تحقیق و توسعه حرفه‌ای

ظاهر

ابعاد

مشخصات موتور

زاویه پله	1.8 درجه
اندازه فریم	60 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	5.2 آمپر
گشتاور نگهدارنده	4.1 نیوتن متر
مقاومت	1.2 اهم
اندوکتانس	3.9 میلی‌هانری
اینرسی روتور	1000 گرم سانتی‌متر مربع
وزن موتور	1.5 کیلوگرم
تعداد سیم‌ها	4
اتصال	دوقطبی

مشخصات عملیاتی

زاویه پله	1.8 درجه
حداکثر دما	حداکثر 80 درجه سانتی‌گراد
دمای محیط	-20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
دمای ذخیره‌سازی	-20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد
محدوده رطوبت	85% یا کمتر، بدون میعان
عایق سیم مغناطیسی	کلاس B 130 درجه سانتی‌گراد
مقاومت عایق	100 مگا اهم در 500 ولت DC
استقامت دی‌الکتریک	500 ولت DC برای 1 دقیقه

منحنی‌های گشتاور

زیرمدل‌ها

مدل	گشتاور نگهدارنده (میلی‌نیوتن متر)	جریان نامی (آمپر)	مقاومت در هر فاز (اهم)	اندوکتانس در هر فاز (میلی‌هانری)	گشتاور دنت (میلی‌نیوتن متر)	اینرسی روتور (گرم سانتی‌متر مربع)	سیم لید	طول موتور (میلی‌متر)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4

گزینه‌های سفارشی‌سازی

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم. محتوای سفارشی شامل، اما نه محدود به، شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های لید با الزامات ویژه، کانکتورها و غیره است.

انکودر

ترمز

گیربکس

شفت

لطفاً روی دکمه "دریافت قیمت" در زیر کلیک کنید تا الزامات خود را به ما بگویید.
