موتور پله ای حلقه باز 4 محور نما 34 86x86 میلی متر برای دستگاه CNC

موتور پله ای حلقه باز 4 محور نما 34 86x86 میلی متر برای دستگاه CNC

نام تجاری:	Casun
شماره مدل:	86SHD4505-37B
مقدار تولیدی:	1 عدد
قیمت:	$99.8-$323
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

12000mN.m

فعلی:

طول موتور:

149 میلی متر

شفت:

طول 37 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

برجسته کردن:

4 محور موتور مرحله ای باز حلقه باز,موتور مرحله ای باز 12N.M

12N.M Open Loop Stepper Motor

توضیحات محصول

Nema 34 CNC کیت 4 محور باز حلقه موتور مرحله ای 12N.m موتور مرحله ای برای ماشین CNC

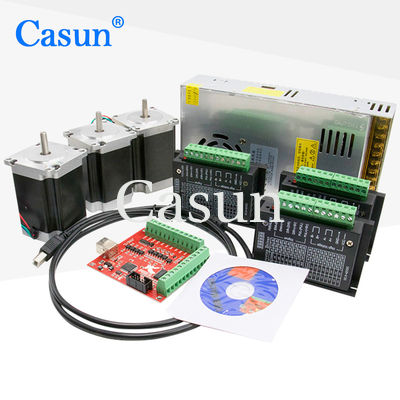

NEMA 34 12N.m باز کردن حلقه گام موتور کیت 4 موتور + 4 راننده + 4 منبع برق + 1 mach3

یک کیت CNC معمولی NEMA34 ممکن است شامل اجزای زیر باشد:

موتورهای مرحله ای NEMA34: این موتورهای اصلی هستند که برای کنترل حرکت محورهای ماشین CNC استفاده می شوند. موتورهای NEMA34 بزرگتر و قدرتمندتر هستند و برای کاربردهایی که نیاز به گشتاور بالاتر دارند مناسب هستند..
رانندگان موتور: این دستگاه های الکترونیکی هستند که عملکرد موتورهای مرحله ای را کنترل می کنند.آنها سیگنال از کنترل کننده CNC دریافت و جریان لازم و قدرت به موتورها برای حرکت دقیق فراهم می کند.
منبع برق: یک واحد منبع برق برای تأمین قدرت الکتریکی مورد نیاز برای موتورهای مرحله ای و رانندگان موتور در دسترس است.
کنترل کننده CNC: این مغز ماشین CNC است که مسئول تفسیر دستورات G-code و ارسال سیگنال به رانندگان موتور برای کنترل حرکت ماشین است.
سیم کشی و کانکتورها: کیت همچنین ممکن است شامل سیم کشی ضروری، کانکتورها و کابل ها برای اتصال اجزای مختلف سیستم CNC باشد.
براکت های نصب: بسته به کیت خاص، ممکن است براکت های نصب یا سخت افزاری برای اتصال موتورها و سایر اجزای دستگاه به قاب ماشین CNC وجود داشته باشد.

ویژگی ها:

تورک بالا و دقت بالا
برای تجهیزات صنعتی با تکنولوژی بالا و تجهیزات صنعتی الکترونیکی
در دسترس در نسخه های تک یا دو شاخه
12 سال است که در چین تاسیس شده و به بیش از 800 مشتری خدمت کرده است.
تولیدات حرفه ای تحقیق و توسعه

ظاهر

موتور پله ای حلقه باز 4 محور نما 34 86x86 میلی متر برای دستگاه CNC 0

ابعاد

موتور پله ای حلقه باز 4 محور نما 34 86x86 میلی متر برای دستگاه CNC 1

مشخصات موتور

فرشته نايب	1.8 درجه
اندازه قاب	86 میلی متر
تعداد فاز	مرحله 2
جریان نامی	5A
تورک نگهدارنده	12N.m
مقاومت	1.1 اوم
استحکام	7.5 میلی متری اچ
بی وقفه ی روتور	۳۶۰۰ گرم سانتی متر
وزن موتور	5.5 کیلوگرم
تعداد سرنخ ها	4
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای نگهداری: -20 °C تا 100 °C

محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130 درجه C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های تورک

موتور پله ای حلقه باز 4 محور نما 34 86x86 میلی متر برای دستگاه CNC 2

مدل های فرعی

مدل	مالداری چرخش	رتبه بندی شده جریان	مقاومت در هر فاز	استحکام در هر فاز	نگه داشتن چرخش	روتور جاودانگی	سرب سیم	موتور طول
مدل	mN.m	A	Ω	mH	mN.m	g.cm2	نه، نه	mm
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	86

دانلود

اگه موتور استاندارد ما نتونه نیازهای شما رو برآورده کنه

ما ميتونيم موتور رو مطابق با نيازاتتون سفارشي کنيم

محتوای سفارشی شامل اما محدود به گودال های خاص، پارامترهای پیچ و تاب، ابعاد نصب، سیم های سرب با الزامات خاص، کانکتورها و غیره نیست.

گزینه ها:

رمزگذاری کننده	ترمز	جعبه گیربکس	شفت

لطفا روی "يه نقل قول بگير"دکمه زیر برای گفتن نیازهای خود را.
