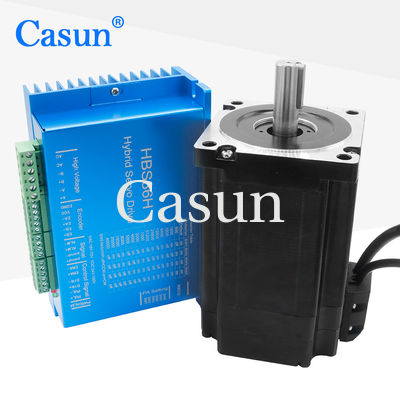

کیت دستگاه لیزر 86x86x107mm 4.5N.M NEMA 34 درایور کیت موتور پله ای حلقه بسته PSU Mach3

کیت دستگاه لیزر 86x86x107mm 4.5N.M NEMA 34 درایور کیت موتور پله ای حلقه بسته PSU Mach3

نام تجاری:	Casun
شماره مدل:	86HSE4N+HBS860H
مقدار تولیدی:	1 عدد
قیمت:	$100-$140
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

4.5 نیوتن متر

فعلی:

4.2A

طول موتور:

107 میلی متر

شفت:

طول 33 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

Nema 34 موتور مرحله ای حلقه بسته

4.5N.M موتور مرحله ای حلقه بسته

توضیحات محصول

لیزر ماشین کیت 86x86x107mm 4.5N.M NEMA 34 بسته حلقه گام موتور کیت راننده PSU Mach3

خلاصه ی محصول

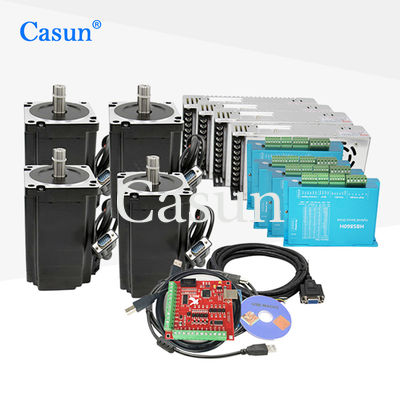

NEMA 34 4.5N.m بسته حلقه موتور مرحله ای شامل موتور مرحله ای ، راننده ، PSU و کیت CNC Mach3 است. سری موتور مرحله ای هیبریدی 86 میلی متری دارای گشتاور قدرتمندی در اندازه های مختلف است.استفاده با یک راننده میکرو استپینگ برای کاهش لرزش و دستیابی به وضوح بالاتر مرحله.

تورک بالا و دقت بالا
ایده آل برای تجهیزات صنعتی و الکترونیک
در دسترس در نسخه های تک یا دو شاخه
12 سال تجربه توليدي در خدمت بیش از 800 مشتری
تولیدات حرفه ای تحقیق و توسعه

تصاویر محصول

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	86 میلی متر
تعداد فاز	مرحله 2
جریان نامی	4.2 A
تورک نگهدارنده	4.5N.m
وزن موتور	2.5 کیلوگرم
تعداد سربها	4
ارتباط	دوقطبی

مشخصات عملیاتی

زاویه گام: 1.8°

حداکثر دمای: حداکثر 80 درجه سانتیگراد

دمای محیط: -20 تا 50 درجه سانتیگراد

دمای ذخیره سازی: -20°C تا 100°C

محدوده رطوبت: 85٪ یا کمتر، بدون فشرده سازی

عایق سیم مغناطیسی: کلاس B 130°C

مقاومت عایق بندی: 100M Ohm در 500 VDC

قدرت دی الکتریک: 500 VDC برای 1 دقیقه

منحنی های تورک

مدل های فرعی

مدل	تورک نگهدارنده	جریان نامی	مقاومت در هر فاز	نفوذ در هر فاز	چرخش بازدارنده	جاودانگی روتور	سیم سرب	طول موتور
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	۲۸۰ گرم سانتی متر	4	45 میلی متر
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	۴۵۰ گرم سانتی متر	4	56 میلی متر
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 میلیاهرت	120 mN.m	۵۸۰ گرم سانتی متر	4	86 میلی متر
60SHD6602	2500 mN.m	3A	1.55 Ω	3.7 میلیاهرت	120 mN.m	۵۸۰ گرم سانتی متر	4	-

برنامه ها و گزینه ها

موتورهای مرحله ای حلقه نزدیک به ویژه در کاربردهایی که موقعیت دقیق بسیار مهم است، مانند ماشین های CNC، چاپگرهای 3D، رباتیک و سیستم های اتوماسیون مفید هستند.عملکرد بهتری ارائه می دهند، گشتاور بالاتر در سرعت های بالا و اشتباهات موقعیت کمتری در مقایسه با موتورهای مرحله ای باز باز سنتی.

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت
