نما 34 استپر موتور کیت 3 محور 12N.M CNC استپر موتور با وضوح بالا

نما 34 استپر موتور کیت 3 محور 12N.M CNC استپر موتور با وضوح بالا

نام تجاری:	Casun
شماره مدل:	86SHD4505-37B
مقدار تولیدی:	1 عدد
قیمت:	$99.8-$323
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

فرشته قدم:

1.8 درجه

نگه داشتن گشتاور:

12 نیوتن متر

فعلی:

طول موتور:

149 میلی متر

شفت:

طول 37 میلی متر

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 36x29x14cm

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

کیت موتور Nema 34

کیت موتور 3 محور

12N.M موتور مرحله ای با وضوح بالا

توضیحات محصول

ماژول موتور 3 محور 12N.M CNC با وضوح بالا

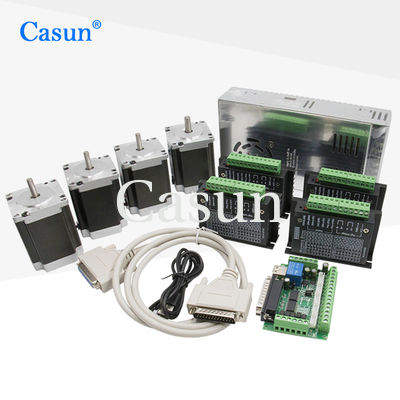

کیت موتور NEMA 34 12N.m Open Loop Stepper شامل 4 موتور، 4 راننده، 4 منبع تغذیه و 1 کنترل کننده Mach3 است.

اجزای کیت

کابل های موتور مرحله ای:اتصال موتورهای مرحله ای به رانندگان موتور، انتقال قدرت و سیگنال های کنترل
سوئیچ های محدودی:تنظیم مرزهای فیزیکی برای حرکت ماشین CNC و سیگنال زمانی که حداکثر/حداقل موقعیت ها به دست آمده است
رمزگذاری کننده های مغناطیسی:ارائه بازخورد در موقعیت موتور برای حفظ دقت حرکت
موتور اسپندل (اختیاری):کنترل چرخش ابزار برش برای فرش یا برنامه های مسیر
سیستم خنک کننده (اختیاری):جلوگیری از گرم شدن بیش از حد درایورهای موتور و قطعات
نرم افزار:شامل نرم افزار کنترل و برنامه نویسی برای تولید کد G، شبیه سازی مسیر ابزار و دستورات کنترل کننده CNC

ویژگی های کلیدی

چرخشی بالا و عملکرد دقیق بالا
ایده آل برای تجهیزات صنعتی و الکترونیک
در دسترس در نسخه های تک یا دو شاخه
12 سال تجربه توليدي در خدمت بیش از 800 مشتری
تولیدات حرفه ای تحقیق و توسعه

تصاویر محصول

مشخصات موتور

زاویه گام	1.8°
اندازه فریم	86 میلی متر
تعداد فاز	مرحله 2
جریان نامی	5A
تورک نگهدارنده	12N.m
مقاومت	1.1 اوم
استحکام	7.5 میلی متری اچ
بی وقفه ی روتور	۳۶۰۰ گرم سانتی متر
وزن موتور	5.5 کیلوگرم
تعداد سربها	4
ارتباط	دوقطبی

مشخصات عملیاتی

حداکثر دما	حداکثر 80 درجه سانتیگراد
دمای محیط	-20 تا 50 درجه سانتیگراد
دمای ذخیره سازی	-20 تا 100 درجه سانتیگراد
محدوده رطوبت	85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی	کلاس B 130 درجه سانتیگراد
مقاومت عایق	100M Ohm در 500 VDC
قدرت دی الکتریک	500 VDC برای 1 دقیقه

داده های عملکرد

مدل های موجود

مدل	تورک نگهدارنده (mN.m)	جریان نامینی (A)	مقاومت در هر فاز (Ω)	محرک در هر فاز (mH)	چرخش بازدارنده (mN.m)	بی وقفه روتور (g.cm2)	سیم سرب	طول موتور (ملی متر)
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	-

گزینه های سفارشی سازی

اگر موتور استاندارد ما نمی تواند نیازهای شما را برآورده کند، ما می توانیم موتور را مطابق با نیازهای شما سفارشی کنیم. محتوای سفارشی شامل اما محدود به شاخه های خاص، پارامترهای پیچ و تاب،ابعاد نصب، سیم های سرب با نیازهای خاص، کانکتورها و غیره

رمزگذاری کننده

ترمز

جعبه گیربکس

شفت
