| محل منبع | چین |
| نام تجاری | Casun |
| گواهی | CE,ROHS,ISO |
| شماره مدل | FP86SHC3201-32BH |

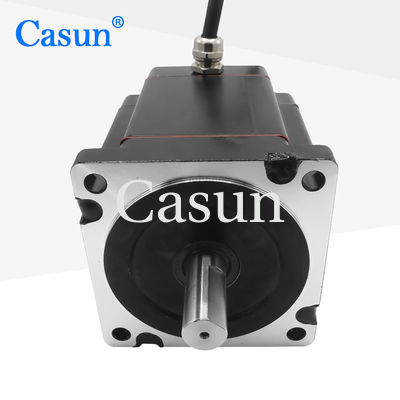

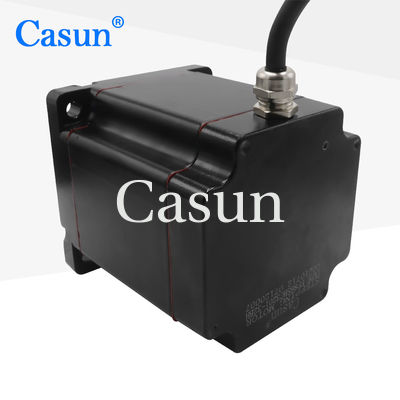

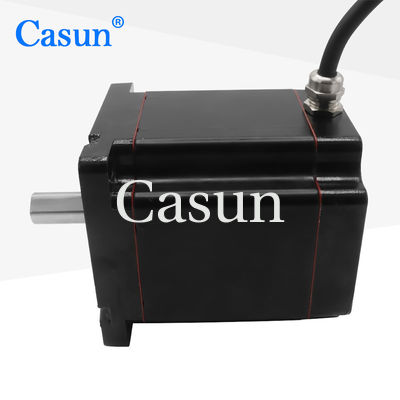

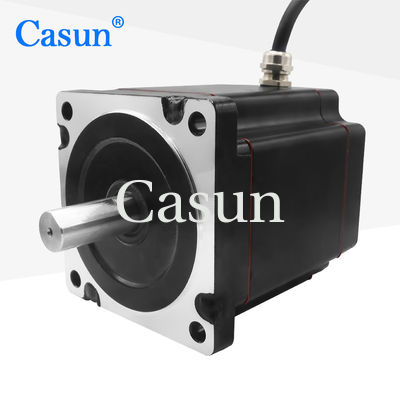

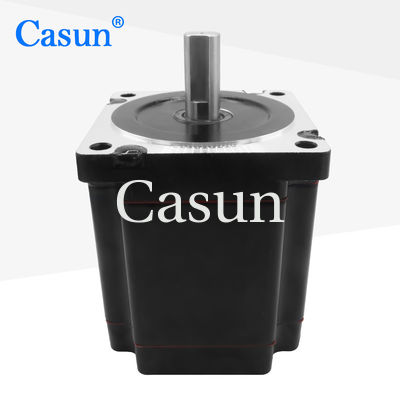

موتور مایکرو استیپر 3 فاز 1.2 درجه NEMA 34 2.0N.M 2.5A با CE RoHs
موتور مرحله ای ضد آب NEMA 34 از فناوری مهر و موم ویژه و طراحی ضد آب استفاده می کند.
در تجهیزات هیدرولیک و پنوماتیک معمولا لازم است از موتورهای دارای عملکرد مهر و موم خوب استفاده شود
ویژگی ها:
|
فرشته نايب
|
1.2 درجه |
|
اندازه قاب
|
86 میلی متر |
|
تعداد فاز
|
فاز 3 |
|
جریان نامی
|
3.5A |
|
تورک نگهدارنده
|
4.0N.m |
|
مقاومت
|
3.9 اوم |
|
استحکام
|
22.2mH |
|
بی وقفه ی روتور
|
1700 گرام سانتی متر |
|
وزن موتور
|
2.9 کیلوگرم |
|
تعداد سرنخ ها
|
4 |
|
ارتباط
|
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
| مدل | تورک نگهدارنده | زاویه گام | طول | Tنوع شفت | جریان نامی |
| 86SHD4003-32 | 4.0N.m | 1.8° | ۶۹ میلی متر | شفت کليد 32 ميلي متر | 4.0A |
| 86SHD4101-32 | 4.5N.m | 1.8° | ۷۶ میلی متر | شفت کليد 32 ميلي متر | 4.0A |
| 86SHD4201-37 | 5.6N.m | 1.8° | 98 میلی متر | شفت کليد-37ميلي متر | 4.0A |
| 86SHD4314-37 | 6.8N.m | 1.8° | 112 میلی متر | شفت کليد-37ميلي متر | 5.0A |
| 86SHD4404-37 | 8.0N.m | 1.8° | ۱۲۷ میلی متر | شفت کليد-37ميلي متر | 5.0A |
| 86SHD4505-37 | 12.0N.m | 1.8° | 150 میلی متر | شفت کليد-37ميلي متر | 5.5A |
