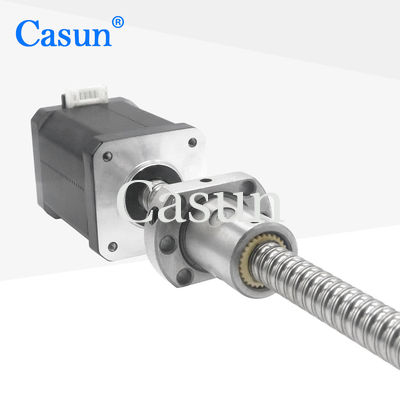

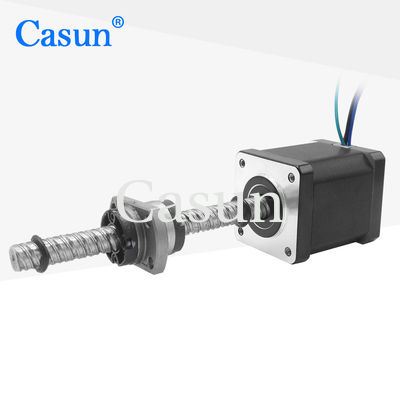

NEMA 17 موتور مرحله ای 570mN.M برای صنعت اتوماسیون

NEMA 17 موتور مرحله ای 570mN.M برای صنعت اتوماسیون

نام تجاری:	Casun
شماره مدل:	42SHD00101-45GTH
مقدار تولیدی:	1 عدد
قیمت:	$29.98-$34.98
شرایط پرداخت:	D/A ، T/T ، L/C ، D/P
توانایی عرضه:	40000+PCS+ماه

جزئیات اطلاعات

توضیحات محصول

جزئیات اطلاعات

محل منبع:

چین

گواهی:

CE,ROHS,ISO

رنگ:

مشکی

فعلی:

1.68 آمپر

وزن:

0.25 کیلوگرم

سفارشی:

موتور را می توان با درخواست سفارشی طراحی و تولید کرد.

جزئیات بسته بندی:

کارتن: 38x29xc14 متر

قابلیت ارائه:

40000+PCS+ماه

برجسته کردن:

موتور مرحله ای با پیچ سرب توپ

NEMA 17 موتور مرحله ای پیچ سرب

570mN.M موتور گام بردار

توضیحات محصول

موتور استپر با پیچ سربی NEMA 17 با گشتاور 570 میلی‌نیوتن متر برای صنعت اتوماسیون

موتور استپر با پیچ سربی NEMA17 گشتاور 570 میلی‌نیوتن متر را ارائه می‌دهد که آن را برای کاربردهایی که نیاز به موقعیت‌یابی دقیق و جابجایی بارهای سنگین‌تر دارند، ایده‌آل می‌سازد. مناسب برای رباتیک، ماشین‌های CNC، پرینترهای سه بعدی و سایر سیستم‌های اتوماسیون.

ویژگی‌های کلیدی

نسخه‌های دوقطبی یا تک‌قطبی موجود است
ساختار هیبریدی استپر
موجود در نسخه‌های شفت تکی یا دوتایی
تأییدیه CE و RoHS
سفارشی‌سازی در صورت درخواست

ابعاد

مشخصات موتور

پارامتر	مقدار
زاویه پله	1.8 درجه
اندازه فریم	42 میلی‌متر
تعداد فاز	2 فاز
جریان نامی	2 آمپر
گشتاور نگهدارنده	570 میلی‌نیوتن متر
مقاومت	1.50 اهم
اندوکتانس	2.5 میلی‌هانری
اینرسی روتور	38 گرم-سانتی‌متر مربع
وزن موتور	0.67 کیلوگرم
پیچ سربی	300 میلی‌متر
اتصال	دوقطبی

مشخصات عملیاتی

زاویه پله: 1.8 درجه

حداکثر دما: 80 درجه سانتی‌گراد حداکثر

دمای محیط: -20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد

دمای ذخیره‌سازی: -20 درجه سانتی‌گراد تا 100 درجه سانتی‌گراد

محدوده رطوبت: 85% یا کمتر، بدون میعان

عایق سیم مغناطیسی: کلاس B 130 درجه سانتی‌گراد

مقاومت عایقی: 100 مگا اهم در 500 ولت DC

استحکام دی‌الکتریک: 500 ولت DC برای 1 دقیقه

لقی شعاعی شفت: 0.02 حداکثر (بار 450 گرم)

لقی محوری شفت: 0.08 حداکثر (بار 450 گرم)

حداکثر نیروی شعاعی: 28 نیوتن (20 میلی‌متر از فلنج)

حداکثر نیروی محوری: 10 نیوتن

مدل‌های موجود

مدل	گشتاور نگهدارنده	زاویه پله	طول موتور	نوع شفت	جریان نامی
42SHD4950	0.13 نیوتن متر	1.8 درجه	20 میلی‌متر	شفت D - 20 میلی‌متر	1.0 آمپر
42SHD4003	0.26 نیوتن متر	1.8 درجه	34 میلی‌متر	شفت D - 20 میلی‌متر	0.4 آمپر
42SHD0261	0.45 نیوتن متر	1.8 درجه	40 میلی‌متر	شفت D - 20 میلی‌متر	1.68 آمپر
42SHD4425	0.59 نیوتن متر	1.8 درجه	48 میلی‌متر	شفت D - 24 میلی‌متر	2.0 آمپر
42SHD4813	0.8 نیوتن متر	1.8 درجه	60 میلی‌متر	شفت D - 24 میلی‌متر	2.1 آمپر

راهکارهای سفارشی موتور

اگر موتور استاندارد ما نیاز شما را برآورده نمی‌کند، می‌توانیم موتور را مطابق با الزامات شما سفارشی کنیم.

محتوای سفارشی شامل موارد زیر است اما محدود به آن‌ها نیست: شفت‌های ویژه، پارامترهای سیم‌پیچ، ابعاد نصب، سیم‌های سربی با الزامات ویژه، کانکتورها و غیره.

گزینه‌های موجود

انکودر

ترمز

گیربکس

شفت

آماده بحث در مورد الزامات خاص شما هستید؟

لطفاً برای بیان الزامات خود روی دکمه "دریافت قیمت" در زیر کلیک کنید.
