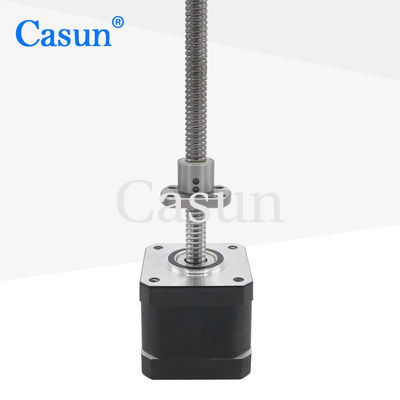

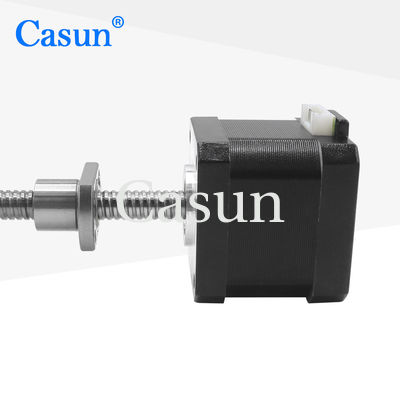

Nema17 موتور خطی خطی 450mN.M SFK0802 برای CNC
موتور مرحله ای NEMA 17 با چرخشی 450mNm (میلی نیوتن متر) و مکانیسم پیچ توپ یک انتخاب مناسب برای برنامه های مختلف است که نیاز به گشتاور متوسط و کنترل دقیق حرکت خطی دارد.
یک گشتاور 450mN.m نشان دهنده توانایی موتور در ایجاد نیروی چرخش است. این سطح گشتاور می تواند بار متوسط را تحمل کند و معمولاً در کاربردهایی مانند ماشین های کوچک CNC استفاده می شود.چاپگرهای سه بعدی، تجهیزات اتوماسیون و سایر سیستم هایی که نیاز به موقعیت دقیق و حرکت خطی کنترل شده دارند.
ویژگی ها:
فرشته نايب
|
1.8 درجه |
اندازه قاب
|
42 میلی متر |
تعداد فاز
|
مرحله 2 |
جریان نامی
|
1.68 آمپر |
تورک نگهدارنده
|
450mN.m |
مقاومت
|
اوهم |
استحکام
|
mH |
بی وقفه ی روتور
|
g-cm2 |
وزن موتور
|
0.32 کيلوگرم |
پیچ سرب
|
200 میلی متر |
ارتباط
|
دوقطبی |
زاویه گام: 1.8°
حداکثر دمای: حداکثر 80 درجه سانتیگراد
دمای محیط: -20 تا 50 درجه سانتیگراد
دمای نگهداری: -20 °C تا 100 °C
محدوده رطوبت (٪): 85٪ یا کمتر، بدون فشرده سازی
عایق سیم مغناطیسی: کلاس B 130 درجه C
مقاومت عایق بندی: 100M Ohm در 500 VDC
قدرت دی الکتریک: 500 VDC برای 1 دقیقه
بازي شعاعي شفت:0.02 حداکثر (450g بار)
بازي محوري گره:0.08 حداکثر (450g بار)
حداکثر نیروی شعاعی: 28N (20mm از فلنج)
حداکثر نیروی محوری: 10N
مدل | تورک نگهدارنده | زاویه گام | طول موتور | نوع شفت | جریان نامی |
42SHD4950 | 0.13N.m | 1.8° | 20 میلی متر | D شفت 20 میلی متر | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | ۳۴ میلی متر | D شفت 20 میلی متر | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | ۴۰ میلی متر | D شفت 20 میلی متر | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | ۴۸ میلی متر | D گره 24 میلی متر | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | ۶۰ میلی متر | D گره 24 میلی متر | 2.1A |
طول بدن | قطر پیچ | ارتفاع | طول پیچ | ||
20 میلی متر ۳۴ میلی متر ۴۰ میلی متر 48 میلی متر 60 میلی متر |
5 | 2 | 20 تا 1000 میلی متر | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
